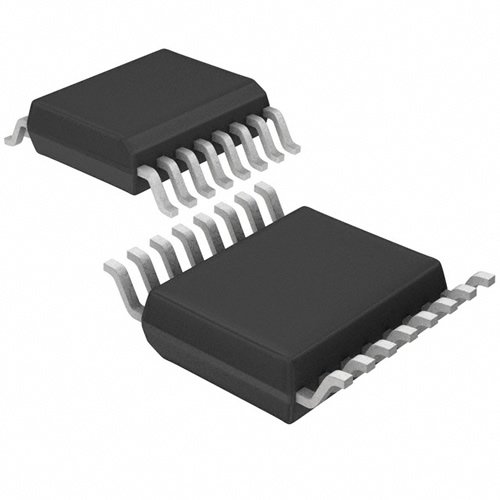

Texas Instruments UCC2892PWRG4

包装/外壳

TSSOP

表面安装

YES

引脚数

16

质量

61.887009 mg

终端数量

16

SwitchingFrequency

1 MHz

Moisture Sensitivity Levels

1

Package Body Material

PLASTIC/EPOXY

Package Equivalence Code

TSSOP16,.25

Operating Temperature-Min

-40 °C

Reflow Temperature-Max (s)

未说明

Operating Temperature-Max

105 °C

Rohs Code

有

Input Voltage-Max

14.5 V

Manufacturer Part Number

UCC2892PWRG4

Package Code

TSSOP

Package Description

GREEN, PLASTIC, TSSOP-16

Package Style

SMALL OUTLINE, THIN PROFILE, SHRINK PITCH

Package Shape

RECTANGULAR

Manufacturer

Texas

Part Life Cycle Code

Obsolete

Input Voltage-Min

8.5 V

Ihs Manufacturer

Texas INC

Risk Rank

5.65

Part Package Code

TSSOP

包装

Tape & Reel (TR)

JESD-609代码

e4

无铅代码

有

ECCN 代码

EAR99

端子表面处理

Nickel/Palladium/Gold (Ni/Pd/Au)

最高工作温度

105 °C

最小工作温度

-40 °C

HTS代码

8542.39.00.01

子类别

开关稳压器或控制器

技术

BICMOS

端子位置

DUAL

终端形式

鸥翼

峰值回流焊温度（摄氏度）

260

功能数量

1

端子间距

0.65 mm

Reach合规守则

unknown

频率

1 MHz

引脚数量

16

JESD-30代码

R-PDSO-G16

输出的数量

1

资历状况

不合格

输出电压

11.1 V

工作电源电压

12 V

输入电压-Nom

12 V

温度等级

INDUSTRIAL

最大电源电压

14.5 V

模拟 IC - 其他类型

开关控制器

输出电流

2 A

拓扑

反激式

控制模式

CURRENT-MODE

输出电流-最大值

2.5 A

控制技术

脉宽调制

座位高度-最大

1.2 mm

上升时间

19 ns

下降时间（典型值）

14 ns

额定输入电压

110 V

切换器配置

SINGLE

最高频率

1 MHz

开关频率-最大值

600 kHz

最大工作周期

73 %

占空比

73 %

宽度

4.4 mm

长度

5 mm

辐射硬化

无

RoHS状态

符合RoHS标准

无铅

含铅
