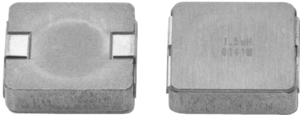

Vishay IHLP5050CEEB5R6M01

包装/外壳

5050

表面安装

YES

端子形状

WRAPAROUND

形状/尺寸说明

矩形包装

终端数量

2

型芯材料

IRON

Operating Temperature (Max)

125 °C

Operating Temperature (Min)

-55 °C

Product Status

Obsolete

厂商

Vishay Dale

Package

Bulk

Package Description

5251

Package Style

SMT

Operating Temperature-Min

-55 °C

Operating Temperature-Max

125 °C

DC Resistance

0.19 Ω

Rohs Code

有

Manufacturer Part Number

IHLP5050CEEB5R6M01

Manufacturer

Vishay Dale

Package Height

3.5 mm

Part Life Cycle Code

活跃

Ihs Manufacturer

VISHAY DALE

Package Length

13.2 mm

Risk Rank

5.41

Package Width

12.9 mm

Manufacturer Series

IHLP-5050CE-01

包装

Bulk

系列

-

容差

20 %

JESD-609代码

e3

无铅代码

有

终端

SMD/SMT

ECCN 代码

EAR99

端子表面处理

Matte Tin (Sn) - with Nickel (Ni) barrier

组成

Wirewound

HTS代码

8504.50.80.00

屏蔽/屏蔽

Shielded

功能数量

1

结构

Chip

电感,电感

5.6 µH

测试频率

100 kHz

电感器应用

高电流电感器

端子放置位置

双端

电感器类型

通用电感器

箱体/尺寸标志

5251

屏蔽的

YES

额定电流-最大

9.5 A

电感容差

20 %

电感-Nom(L)

5.6 µH

均方根电流(Irms)

9.5 A

串联电阻

19 mΩ

直流电阻（DCR）（最大）

19 mΩ

最大直流驱动电流（If）

19 A

自谐振频率

5 MHz

饱和电流

19 A

高度

3.5 mm

长度

13.2 mm

宽度

12.9 mm

RoHS状态

符合RoHS标准

达到SVHC

unknown

无铅

无铅
