745-111
745-111

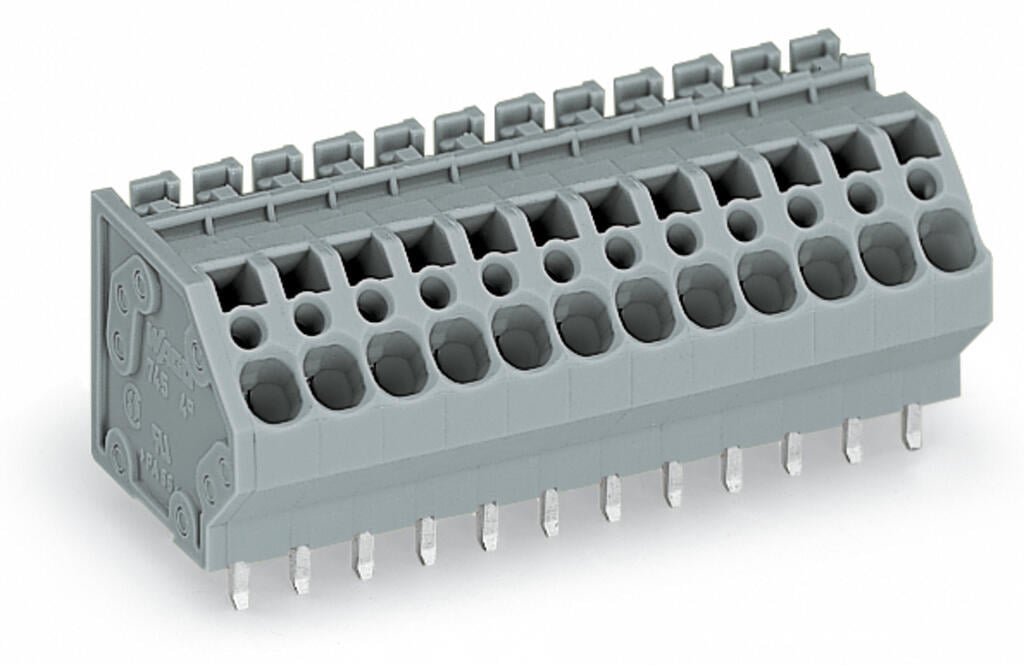

注：图像仅供参考，请参阅产品规格

技术文档 技术文档

PDF列表 PDF文档列表
免费送样

wago 745-111

  • 收藏
  • 对比

型号

745-111

品牌

wago

utmel 编号

2685-745-111

商品类别

无类别的

封装

--

交货地

大陆

交期（工作日）

立即发货

ROHS

ECAD

简介

PCB terminal block; 4 mm2; Pin spacing 5 mm; 11-pole; CAGE CLAMP?; commoning option; 4,00 mm2; gray

起订量

1最小包装量--

添加到询价列表
745-111
745-111 wago PCB terminal block; 4 mm2; Pin spacing 5 mm; 11-pole; CAGE CLAMP?; commoning option; 4,00 mm2; gray

请发送询价，我们将立即回复。

库存:

请发送询价，我们将立即回复。

*
验证码
在线咨询

745-111详情

技术参数

PDF文档

wago 745-111重要参数规格及、参数值，及相似型号如下：

  • 参数名
    参数值
    全选
  • 参数名
    参数值
    全选

  • Contact plating

    Tin

  • 质量

    22.6g

  • Variants

    Other pole numbers

  • Clamping units

    11

  • Total number of potentials

    11

  • Number of connection types

    1

  • Number of jumper slots

    1

  • Pin spacing

    5?mm?/ 0.197?inches

  • Height from the surface

    19?mm?/ 0.748?inches

  • Solder pin length

    4mm

  • Solder pin dimensions

    0.8 x 1.2?mm

  • Drilled hole diameter with tolerance

    1.5(+0.1)mm

  • PCB contact

    THT

  • Solder pin arrangement

    over the entire terminal strip (in-line)

  • Number of solder pins per potential

    2

  • Note (material data)

    Information on material specifications can be found here

  • Material group

    I

  • Insulation material (main housing)

    Polyamide (PA66)

  • Flammability class per UL94

    V0

  • Clamping spring material

    Chrome-nickel spring steel (CrNi)

  • Contact Materials

    Electrolytic copper (ECu)

  • Fire load

    0.366MJ

  • Limit temperature range

    -60 … +105?°C

  • ETIM 9.0

    EC002643

  • ETIM 8.0

    EC002643

  • ECCN

    NO US CLASSIFICATION

  • PU (SPU)

    40?pcs

  • Packaging type

    Box

  • Country of origin

    PL

  • GTIN

    4066966353952

  • Customs tariff number

    85369010000

  • RoHS Compliance Status

    Compliant,No Exemption

  • Ratings per

    IEC/EN 60664-1

  • Rated voltage (III / 3)

    320V

  • Rated impulse voltage (III / 3)

    4kV

  • Rated voltage (III/2)

    320V

  • Rated surge voltage (III/2)

    4kV

  • Nominal voltage (II/2)

    630V

  • Rated surge voltage (II/2)

    4kV

  • Legend (ratings)

    (III / 2) ? Overvoltage category III / Pollution degree 2

  • Approvals per

    CSA

  • Rated voltage UL (Use Group B)

    300V

  • Rated current UL (Use Group B)

    20A

  • Rated voltage UL (Use Group D)

    300V

  • Rated current UL (Use Group D)

    10A

  • Rated voltage CSA (Use Group B)

    300V

  • Rated current CSA (Use Group B)

    20A

  • Rated voltage CSA (Use Group D)

    300V

  • Rated current CSA (Use Group D)

    10A

  • Connection technology

    CAGE CLAMP?

  • Actuation type

    Operating tool

  • Solid conductor

    0.08 … 4?mm2?/ 28 … 12?AWG

  • Fine-stranded conductor

    0.08 … 4?mm2?/ 28 … 12?AWG

  • Fine-stranded conductor; with insulated ferrule

    0.25 … 2.5?mm2

  • Fine-stranded conductor; with uninsulated ferrule

    0.25 … 2.5?mm2

  • Strip length

    8 … 9?mm?/ 0.31 … 0.35?inches

  • Conductor connection direction to PCB

    45°

  • 颜色

    gray

  • 深度

    22.9?mm?/ 0.902?inches

  • Number of levels

    1

  • Number of poles

    11

  • Rated current

    32A

  • 宽度

    55?mm?/ 2.165?inches

  • 高度

    23?mm?/ 0.906?inches

0个相似型号

技术文档: wago 745-111.
