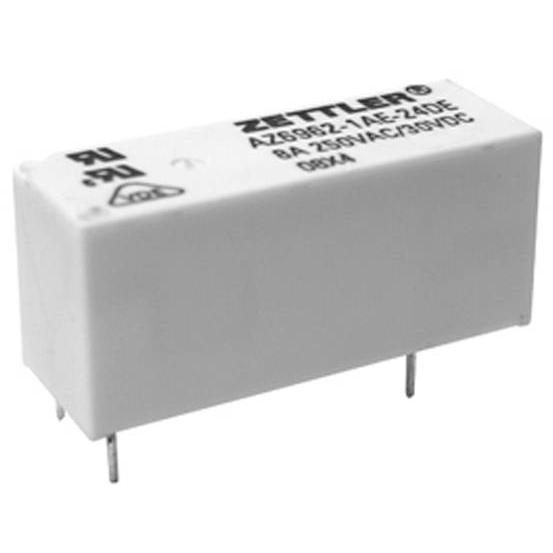

ZETTLER AZ6962-1AE-12DE

底架

通孔

引脚数

4

质量

8 g

终端数量

5

端接材料

氧化银锡

Coil nominal voltage

12V DC

Min. pick-up voltage

8.4V DC

Max. pick-up voltage

27.2V DC

Resistance (coil)

620Ω

Contact Materials

AgSnO₂

Switching voltage (max.)

240V DC

Switching current (max.)

10

Max. switching capacity

300W

Min. temperature

-40°C

Max. temperature

+85°C

Dim

(L x W x H) 28.50 x 10.10 x 12.50 mm

Content

1pc(s)

Package

Box

厂商

美国赛特勒

Product Status

活跃

CoilResistance

620 Ω

RoHS

Compliant

Coil Voltage-Nom

12 V

Operating Temperature-Min

-40 °C

Operating Temperature-Max

100 °C

Rohs Code

有

Manufacturer Part Number

AZ6962-1AE-12DE

Manufacturer

American ZETTLER Inc

Part Life Cycle Code

Obsolete

Ihs Manufacturer

AMERICAN ZETTLER INC

ElectricalLife

100000 Cycle(s)

Risk Rank

8.63

系列

*

终端

PC引脚

ECCN 代码

EAR99

类型

AZ6962-1AE-12DE

最高工作温度

85 °C

最小工作温度

-40 °C

Contact type

1 maker

Reach合规守则

compliant

参考标准

UL; VDE

本体长度/直径

28.5 mm

本体宽度

10.1 mm

物理尺寸

28.5mm x 10.1mm x 12.5mm

触点电阻

100 mΩ

绝缘电阻

1000000000 Ω

触点电流(DC)-最大值

10 A

密封

EPOXY

触点电压(DC)-最大值

240 V

最大额定电压（交流）

440 V

终端类型

SOLDER

最大额定电流

10 A

耐用性

1 x 10E7

投掷配置

SPST

最大额定电压（直流）

240 V

Response time

7ms

Control mode

monostable, 1 coil

继电器类型

POWER/SIGNAL RELAY

触点电流(AC)-最大值

10 A

触点(AC)最大额定值R 负载

运行时间

7 ms

线圈电流

19.35 mA

发布时间

3 ms

触点(DC)最大额定值 R 负载

触点电压(AC)-最大值

440 V

触点/输出电源类型

AC/DC

继电器动作

LATCHED

线圈电压(DC)

12 V

线圈/输入电源类型

DC

PCB孔数

5

开路触点之间的介电强度

1000 Vrms

输入开关控制类型

Random

线圈和触点之间的介电强度

5000 Vrms

触点（AC）最大额定功率 R 负载

触点(DC)最大额定功率 R 负载

继电器功能

SPST

线圈电压(DC)-最大值

27.2 V

继电器表格

1 FORM A

线圈工作电压(直流)

8.4 V

端子长度

0.0035 inch

长度

28.50mm

宽度

10.10mm

高度

12.50mm

本体高度

12.5 mm

无铅

无铅
