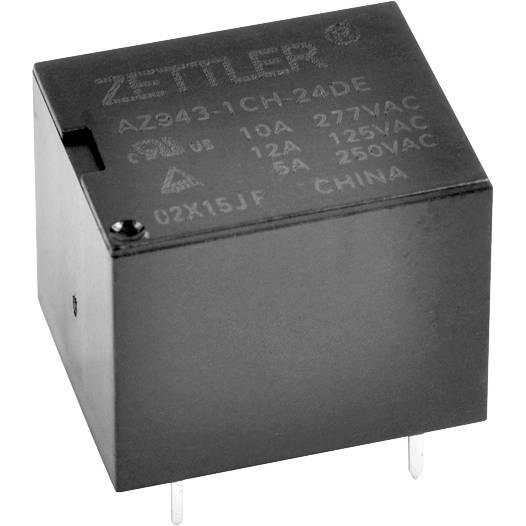

ZETTLER AZ943-1CH-24D

安装类型

通孔

质量

10 g

终端数量

5

端接材料

氧化银锡

Coil nominal voltage

24V DC

Min. pick-up voltage

18V DC

Max. pick-up voltage

53.4V DC

Resistance (coil)

1600Ω

Contact Materials

AgSnO₂

Switching voltage (max.)

30V DC

Switching current (max.)

15

Max. switching capacity

300W

Min. temperature

-40°C

Max. temperature

+70°C

Dim

(L x W x H) 19.00 x 15.30 x 15.70 mm

Content

1pc(s)

Package

Tube

厂商

美国赛特勒

Product Status

活跃

CoilResistance

1.6 kOhms

Coil Voltage-Nom

24 V

Operating Temperature-Min

-40 °C

Operating Temperature-Max

90 °C

Rohs Code

有

Manufacturer Part Number

AZ943-1CH-24D

Manufacturer

American ZETTLER Inc

Part Life Cycle Code

活跃

Ihs Manufacturer

AMERICAN ZETTLER INC

ElectricalLife

100000 Cycle(s)

Risk Rank

2.24

操作温度

-40°C ~ 90°C

系列

*

JESD-609代码

e3

ECCN 代码

EAR99

类型

AZ943-1CH-24D

端子表面处理

Tin (Sn)

Contact type

1 change-over

Reach合规守则

compliant

参考标准

TUV; UL

终端样式

PC引脚

本体长度/直径

19.25 mm

本体宽度

15.49 mm

物理尺寸

19.25mm x 15.49mm x 15.95mm

触点电阻

100 mΩ

绝缘电阻

100000000 Ω

触点电流(DC)-最大值

10 A

触点电压(DC)-最大值

30 V

终端类型

SOLDER

耐用性

1 x 10E6

Response time

10ms

触点形式

SPDT (1 Form C)

Control mode

monostable, 1 coil

继电器类型

通用型

触点电流(AC)-最大值

10 A

触点(AC)最大额定值R 负载

运行时间

10 ms

线圈电压

24VDC

线圈型

无锁存

切换电压

277VAC, 30VDC - Max

线圈电流

15 mA

发布时间

5 ms

触点(DC)最大额定值 R 负载

必须运行电压

18 VDC

触点额定值(电流)

10 A

必须释放电压

2.4 VDC

触点电压(AC)-最大值

277 V

触点/输出电源类型

AC/DC

继电器动作

LATCHED

线圈/输入电源类型

DC

PCB孔数

5

密封等级

Sealed - Flux Protection

开路触点之间的介电强度

750 Vrms

输入开关控制类型

Random

线圈绝缘

B级

线圈和触点之间的介电强度

1500 Vrms

触点（AC）最大额定功率 R 负载

触点(DC)最大额定功率 R 负载

继电器功能

单刀双掷

线圈电压(DC)-最大值

31.2 V

继电器表格

1 FORM C

线圈工作电压(直流)

18 V

特征

-

端子长度

0.0035 inch

长度

19.00mm

宽度

15.30mm

高度

15.70mm

本体高度

15.95 mm
