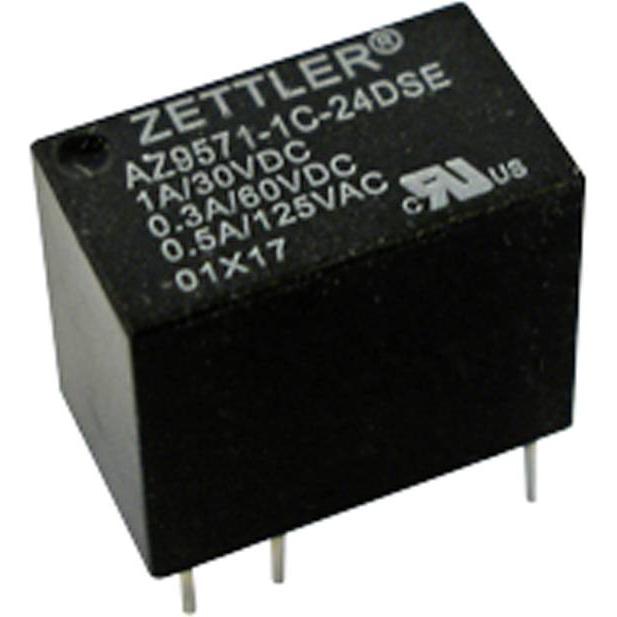

ZETTLER AZ9571-1C-5DSE

质量

2.2 g

终端数量

6

端接材料

Silver

端接触电镀

GOLD

Coil nominal voltage

5V DC

Min. pick-up voltage

4V DC

Max. pick-up voltage

10V DC

Resistance (coil)

167Ω

Contact Materials

AgNi+Au

Switching voltage (max.)

60V DC

Switching current (max.)

1

Max. switching capacity

30W

Min. temperature

-30°C

Max. temperature

+70°C

Dim

(L x W x H) 12.50 x 7.50 x 10.00 mm

Content

1pc(s)

RoHS-compliant

有

Coil Voltage-Nom

5 V

Operating Temperature-Min

-40 °C

Operating Temperature-Max

70 °C

Rohs Code

有

Manufacturer Part Number

AZ9571-1C-5DSE

Manufacturer

American ZETTLER Inc

Part Life Cycle Code

活跃

Ihs Manufacturer

AMERICAN ZETTLER INC

CoilResistance

167 Ω

ElectricalLife

100000 Cycle(s)

Risk Rank

5.68

JESD-609代码

e3

类型

AZ9571-1C-5DSE

端子表面处理

Tin

Contact type

1 change-over

Reach合规守则

compliant

参考标准

UL

本体长度/直径

12.8 mm

本体宽度

7.8 mm

物理尺寸

12.8mm x 7.8mm x 10.8mm

触点电阻

100 mΩ

绝缘电阻

100000000 Ω

触点电流(DC)-最大值

1 A

密封

EPOXY

触点电压(DC)-最大值

60 V

终端类型

SOLDER

耐用性

5 x 10E6

Response time

5ms

Control mode

monostable, 1 coil

继电器类型

POWER/SIGNAL RELAY

触点电流(AC)-最大值

1 A

触点(AC)最大额定值R 负载

运行时间

5 ms

发布时间

5 ms

触点(DC)最大额定值 R 负载

触点电压(AC)-最大值

125 V

触点/输出电源类型

AC/DC

线圈/输入电源类型

DC

PCB孔数

6

开路触点之间的介电强度

400 Vrms

输入开关控制类型

Random

线圈和触点之间的介电强度

1000 Vrms

触点（AC）最大额定功率 R 负载

触点(DC)最大额定功率 R 负载

继电器功能

单刀双掷

线圈电压(DC)-最大值

10 V

继电器表格

1 FORM C

线圈工作电压(直流)

4 V

端子长度

0.0035 inch

长度

12.50mm

宽度

7.50mm

高度

10.00mm

本体高度

10.8 mm
