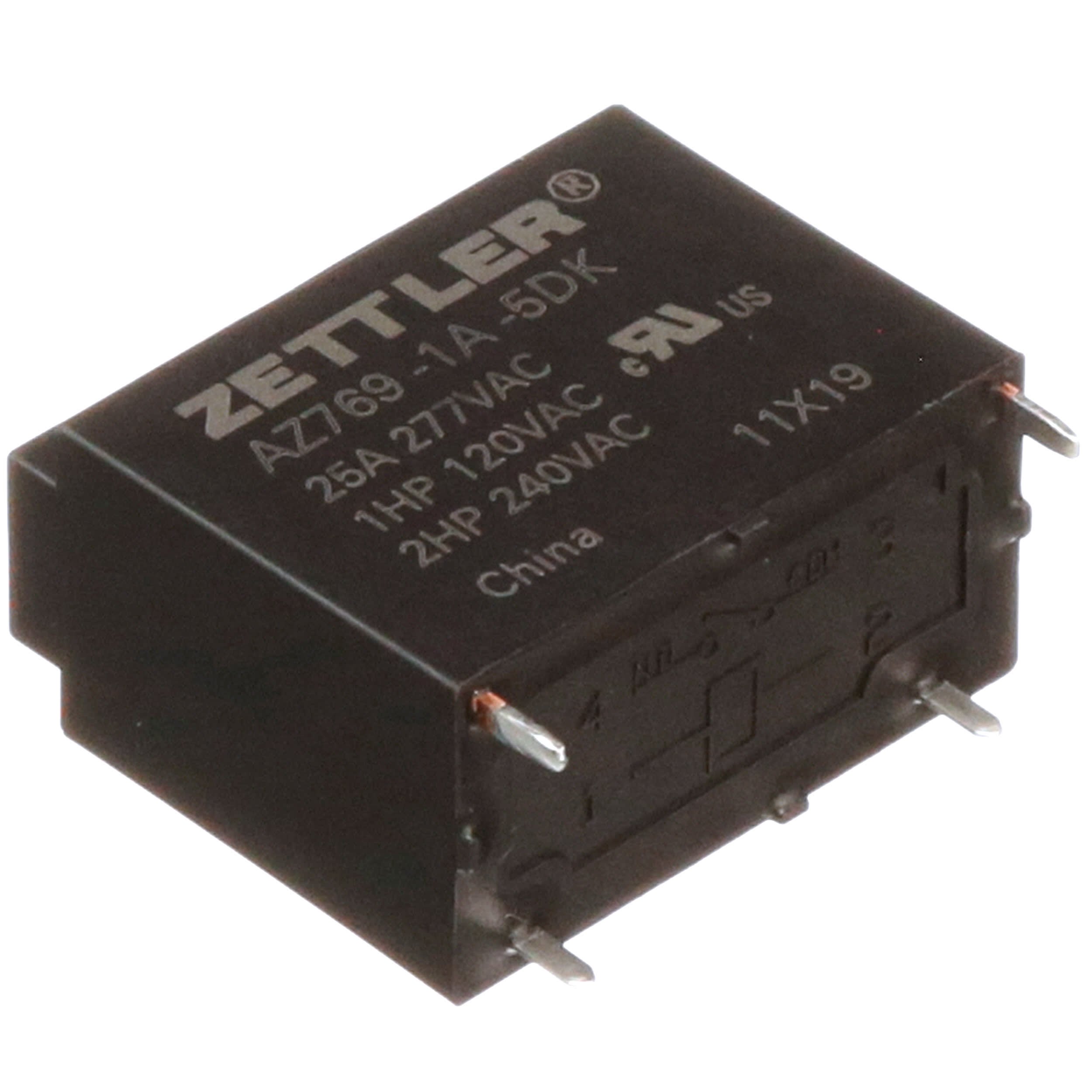

American Zettler AZ769-1A-5DK

底架

PCB, Through Hole

引脚数

4

质量

23 g

终端数量

4

端接材料

氧化镉银

CoilResistance

27.8 Ω

Contact Materials

Cadmium, Silver

Voltage Rating (AC)

400 V

Coil Voltage-Nom

5 V

Operating Temperature-Min

-40 °C

Operating Temperature-Max

80 °C

Rohs Code

有

Manufacturer Part Number

AZ769-1A-5DK

Manufacturer

American ZETTLER Inc

Part Life Cycle Code

活跃

Ihs Manufacturer

AMERICAN ZETTLER INC

ElectricalLife

100000 Cycle(s)

Risk Rank

2.24

JESD-609代码

e3

终端

PC引脚

端子表面处理

Tin

最高工作温度

80 °C

最小工作温度

-40 °C

额定功率

600 W

Reach合规守则

compliant

额定电流

25 A

参考标准

CUR; UL

审批机构

TUV, UL

本体长度/直径

30.5 mm

本体宽度

16 mm

物理尺寸

30.5mm x 16mm x 23.5mm

触点电阻

50 mΩ

绝缘电阻

1000000000 Ω

触点电流(DC)-最大值

25 A

触点电压(DC)-最大值

150 V

最大额定电压（交流）

400 V

终端类型

SOLDER

最大额定电流

25 A

投掷配置

SPST

最大额定电压（直流）

150 V

继电器类型

POWER/SIGNAL RELAY

触点电流(AC)-最大值

25 A

触点(AC)最大额定值R 负载

运行时间

20 ms

线圈电流

179.9 mA

发布时间

10 ms

触点(DC)最大额定值 R 负载

触点电压(AC)-最大值

400 V

触点/输出电源类型

AC/DC

继电器动作

LATCHED

线圈电压(DC)

5 V

线圈/输入电源类型

DC

PCB孔数

4

开路触点之间的介电强度

1500 Vrms

输入开关控制类型

Random

线圈和触点之间的介电强度

4500 Vrms

触点（AC）最大额定功率 R 负载

触点(DC)最大额定功率 R 负载

继电器功能

SPST

线圈电压(DC)-最大值

7.9 V

继电器表格

1 FORM A

线圈工作电压(直流)

3.5 V

端子长度

0.0035 inch

本体高度

23.5 mm

RoHS状态

符合RoHS标准

无铅

无铅
