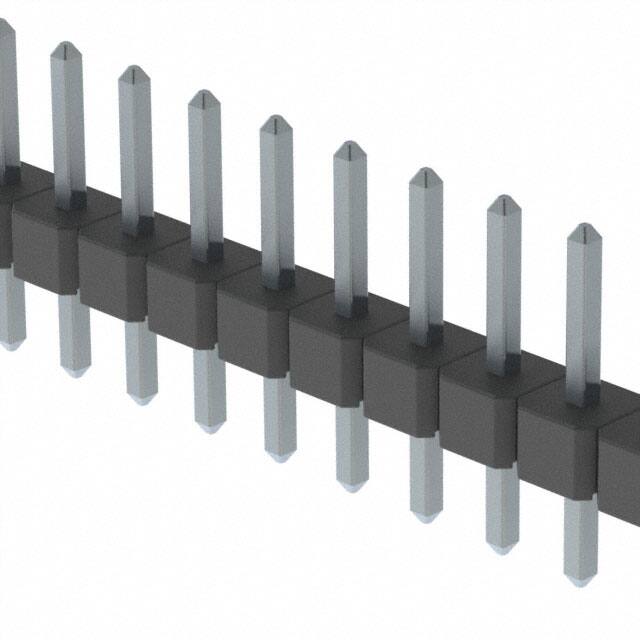

Harwin Inc. M22-2511446

包装/外壳

SIL

安装类型

通孔

底架

通孔

触点形状

Square

房屋材料

Nylon

Contact Finish Mating

Tin

Contact Length-Mating

0.138 3.50mm

Contact Materials

磷青铜

Voltage Rated

650V

Insulation Materials

Polyamide (PA6T), Nylon 6T

包装

Bulk

系列

M22

已出版

2013

操作温度

-40°C~105°C

JESD-609代码

e3

无铅代码

yes

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

终端

Solder

连接器类型

Header, Cuttable

定位的数量

14

行数

1

附加功能

ROHS COMPLIANT

紧固类型

Push-Pull

MIL一致性

NO

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

触点类型

公母针

混合接触

NO

选项

GENERAL PURPOSE

额定电流

1A per Contact

端子间距

2mm

绝缘高度

0.059 1.50mm

样式

板对板

已加载定位数量

All

额定电流

1A

间距 - 配套

0.079 2.00mm

绝缘颜色

Black

导体数量

ONE

参考标准

UL

可靠性

COMMERCIAL

触点长度 - 柱子

0.091 2.30mm

护罩,护罩

Unshrouded

PCB行数

1

PCB接触图案

RECTANGULAR

本体宽度

0.079 inch

UL可燃性规范

94V-0

本体深度

0.059 inch

接触总长度

0.287 7.30mm

触点电阻

30mOhm

配套触点间距

0.079 inch

介电耐压

650VAC V

耐用性

50 Cycles

堆栈高度（配接）

5.9mm 8.6mm

RoHS状态

ROHS3 Compliant

材料可燃性等级

UL94 V-0
