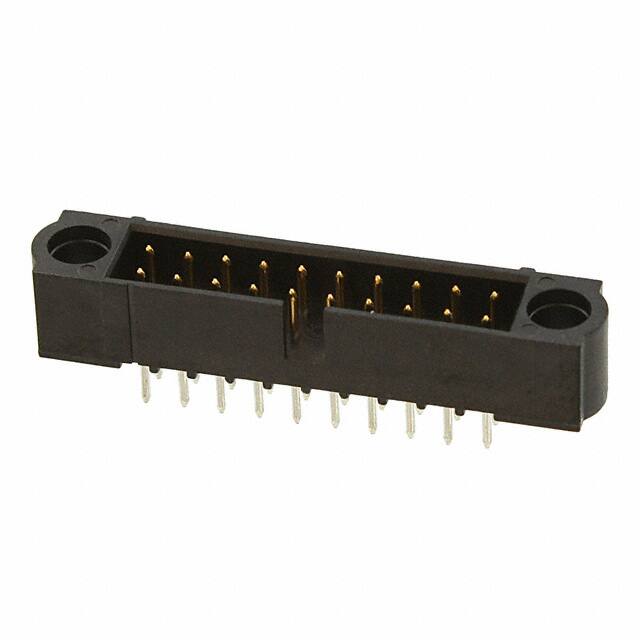

Harwin Inc. M80-5202042

工厂交货时间

11 Weeks

触点镀层

Gold, Tin

底架

通孔

安装类型

通孔

触点形状

Circular

Contact Finish Mating

Gold

Contact Materials

磷青铜

Insulation Materials

Polyphenylene Sulfide (PPS), Glass Filled

Voltage Rated

120V

操作温度

-55°C~125°C

包装

Tube

系列

Datamate J-Tek

已出版

2013

JESD-609代码

e3

无铅代码

yes

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

终端

Solder

ECCN 代码

EAR99

连接器类型

Header

定位的数量

20

行数

2

附加功能

PANEL MOUNTABLE, POLARIZED, SHROUDED

HTS代码

8536.69.40.40

紧固类型

Push-Pull

MIL一致性

NO

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

触点类型

公母针

混合接触

NO

选项

GENERAL PURPOSE

额定电流

2.2A

绝缘高度

0.220 5.60mm

样式

板对板或电缆

已加载定位数量

All

额定电流

3A

间距 - 配套

0.079 2.00mm

绝缘颜色

Black

导体数量

ONE

参考标准

UL

可靠性

COMMERCIAL

本体长度/直径

1.181 inch

行间距-交配

0.079 (2.00mm)

触点长度 - 柱子

0.128 3.25mm

护罩,护罩

Shrouded - 4 Wall

PCB行数

2

触点表面处理 - 柱子

Tin

PCB接触图案

RECTANGULAR

触点性别

Male

UL可燃性规范

94V-0

绝缘电阻

100000000Ohm

配套触点间距

0.079 inch

偏振键

极化外壳

耐用性

500 Cycles

特征

Keying Slot, Mating Flange

高度

5.6mm

电镀厚度

30μin

触点表面处理厚度 - 配套

29.5μin 0.75μm

触点表面处理厚度 - 柱子

118.1μin 3.00μm

堆栈高度（配接）

7.3mm 7.7mm 9.75mm 10.75mm 13.35mm 14.75mm

材料可燃性等级

UL94 V-0

RoHS状态

ROHS3 Compliant
