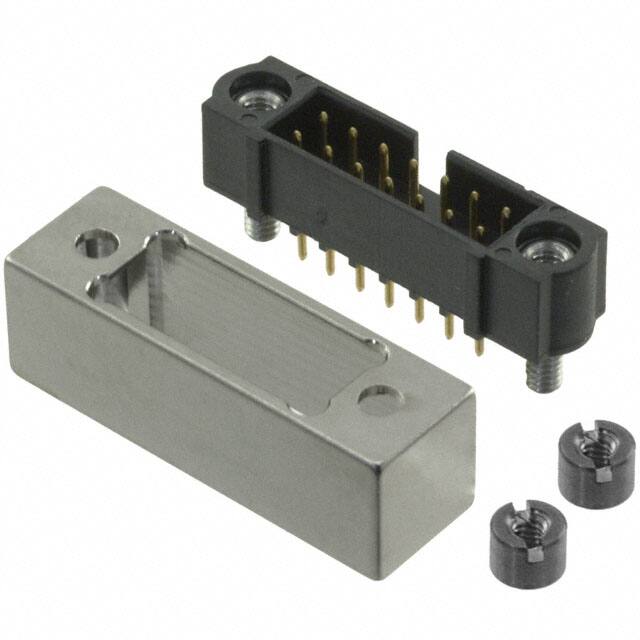

Harwin Inc. M80-5T11405B1

工厂交货时间

7 Weeks

安装类型

通孔

触点形状

Circular

Voltage Rated

120V

Insulation Materials

Polyphenylene Sulfide (PPS), Glass Filled

Contact Materials

磷青铜

Contact Finish Mating

Gold

已出版

2010

系列

Datamate S-Tek

包装

Tube

操作温度

-55°C~121°C

JESD-609代码

e4

无铅代码

yes

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

终端

Solder

ECCN 代码

EAR99

连接器类型

Header

定位的数量

14

行数

2

性别

Male

HTS代码

8536.69.40.40

紧固类型

Threaded

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

触点类型

公母针

混合接触

NO

选项

GENERAL PURPOSE

额定电流

2.2A

绝缘高度

0.319 8.10mm

样式

Board to Cable/Wire

已加载定位数量

All

间距 - 配套

0.079 2.00mm

绝缘颜色

Black

军用标准

NO

导体数量

ONE

参考标准

UL

可靠性

COMMERCIAL

本体长度/直径

0.984 inch

行间距-交配

0.079 (2.00mm)

触点长度 - 柱子

0.106 2.69mm

护罩,护罩

Shrouded - 4 Wall

PCB接触图案

RECTANGULAR

本体宽度

0.311 inch

UL可燃性规范

94V-0

本体深度

0.319 inch

绝缘电阻

100000000Ohm

耐用性

500 Cycles

特征

Keying Slot, Mating Flange, Mounting Flange, Mounting Hardware, Shielded

触点表面处理厚度 - 配套

29.5μin 0.75μm

触点表面处理厚度 - 柱子

29.5μin 0.75μm

长度 - 终端

0.106 inch

堆栈高度（配接）

33.55mm

RoHS状态

ROHS3 Compliant

辐射硬化

无

达到SVHC

无SVHC
