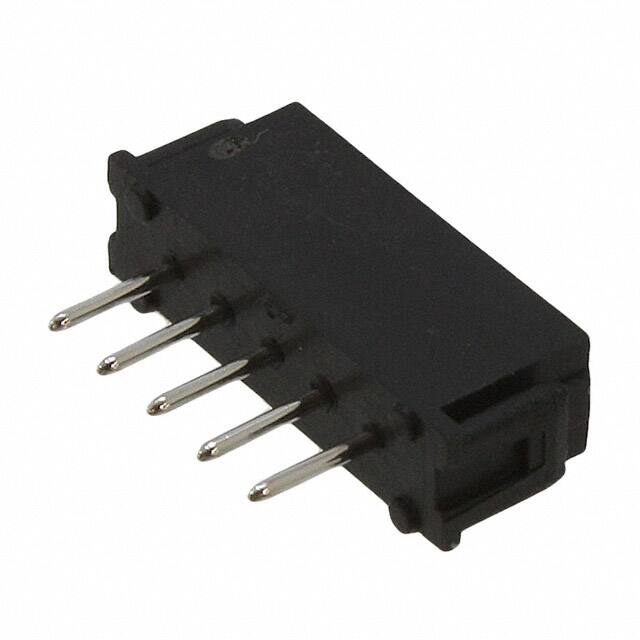

Harwin Inc. M80-8520542

工厂交货时间

11 Weeks

包装/外壳

SIL

安装类型

通孔

触点形状

Circular

材料

Glass, Thermoplastic

房屋材料

Polyamide

Insulation Materials

Polyamide (PA46), Nylon 4/6

Contact Materials

磷青铜

Contact Finish Mating

Gold

Voltage Rated

800V

Voltage - Rated (AC)

120V

已出版

2005

系列

Datamate L-Tek

包装

Tube

操作温度

-55°C~125°C

JESD-609代码

e3

无铅代码

yes

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

终端

Solder

ECCN 代码

EAR99

连接器类型

Plug

行数

1

性别

Male

附加功能

POLARIZED, SHROUDED

紧固类型

插销座

电压 - 额定直流

120V

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

触点类型

公母针

混合接触

NO

选项

GENERAL PURPOSE

额定电流

2.2A

螺距

2mm

方向

Straight

深度

3.8mm

绝缘高度

0.219 5.56mm

样式

板对板或电缆

已加载定位数量

All

间距 - 配套

0.079 2.00mm

军用标准

NO

导体数量

ONE

参考标准

UL

可靠性

COMMERCIAL

触点长度 - 柱子

0.118 3.00mm

护罩,护罩

Shrouded - 4 Wall

触点表面处理 - 柱子

Tin

PCB接触图案

RECTANGULAR

UL可燃性规范

UL94 V-0

房屋颜色

Black

工作电压

120V

触点电阻

25mOhm

绝缘电阻

100mOhm

导线/电缆规格

22 AWG

极数

5

插入力-最大值

2.78 N

最大额定电流

3A

长度

13.6mm

电镀厚度

30μin

触点表面处理厚度 - 配套

29.5μin 0.75μm

触点表面处理厚度 - 柱子

118.1μin 3.00μm

堆栈高度（配接）

7.23mm 10.2mm 13.46mm

RoHS状态

ROHS3 Compliant

辐射硬化

无

达到SVHC

无SVHC
