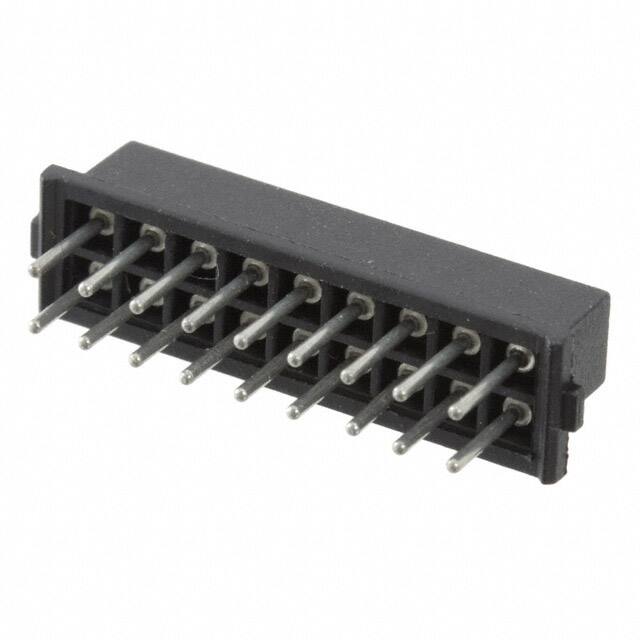

Harwin Inc. M80-8871801

工厂交货时间

13 Weeks

触点镀层

Gold, Tin

安装类型

通孔

触点形状

Circular

房屋材料

Polyester

Contact Finish Mating

Gold

Contact Materials

铍铜

Insulation Materials

Polyester, Glass Filled

Voltage - Rated (AC)

120V

Voltage Rated

800V

操作温度

-55°C~125°C

包装

Tube

系列

Datamate L-Tek

已出版

2012

JESD-609代码

e0

无铅代码

no

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

终端

Solder

ECCN 代码

EAR99

连接器类型

Receptacle

定位的数量

18

应用

Automotive, General Purpose, Military

行数

2

性别

Female

附加功能

POLARISED

HTS代码

8536.69.40.40

紧固类型

锁定坡道

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

触点类型

内螺纹插座

混合接触

NO

方向

Straight

深度

5.45mm

绝缘高度

0.202 5.14mm

样式

板对板或电缆

已加载定位数量

All

间距 - 配套

0.079 inch

绝缘颜色

Black

军用标准

NO

导体数量

ONE

参考标准

UL

可靠性

COMMERCIAL

行间距-交配

0.079 (2.00mm)

触点长度 - 柱子

0.118 3.00mm

触点表面处理 - 柱子

Tin-Lead

PCB接触图案

RECTANGULAR

配套信息

MULTIPLE MATING PARTS AVAILABLE

UL可燃性规范

UL94 V-0

触点电阻

25mOhm

绝缘电阻

100000000Ohm

耐用性

500 Cycles

拉坯力 - 最小值

.1946 N

最大额定电流

3A

长度

21.15mm

电镀厚度

11μin

触点表面处理厚度 - 配套

12.0μin 0.30μm

触点表面处理厚度 - 柱子

137.8μin 3.50μm

堆栈高度（配接）

7.23mm 7.85mm

达到SVHC

not_compliant

RoHS状态

Non-RoHS Compliant
