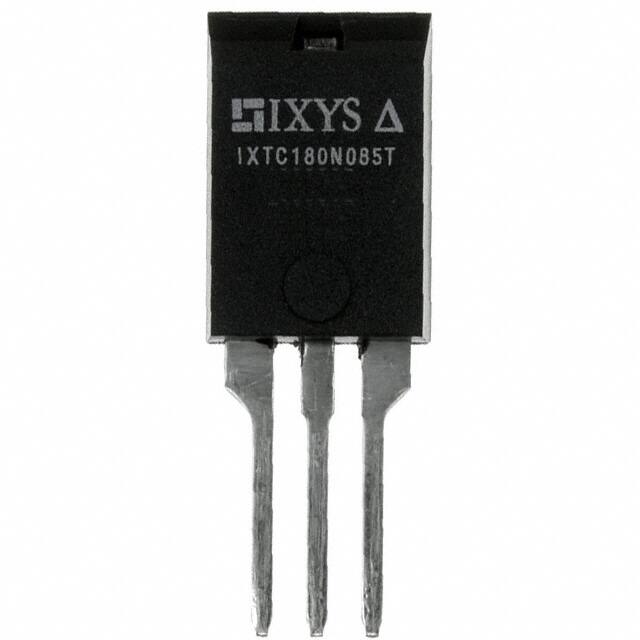

IXYS IXTC180N085T

底架

通孔

安装类型

通孔

包装/外壳

ISOPLUS220™

引脚数

3

晶体管元件材料

SILICON

Current - Continuous Drain (Id) @ 25℃

110A Tc

Drive Voltage (Max Rds On, Min Rds On)

10V

Number of Elements

1

Power Dissipation (Max)

150W Tc

Turn Off Delay Time

55 ns

操作温度

-55°C~175°C TJ

包装

Tube

已出版

2007

JESD-609代码

e1

无铅代码

yes

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

3

ECCN 代码

EAR99

端子表面处理

Tin/Silver/Copper (Sn/Ag/Cu)

附加功能

AVALANCHE RATED, UL RECOGNIZED

峰值回流焊温度（摄氏度）

未说明

时间@峰值回流温度-最大值(s)

未说明

引脚数量

3

资历状况

不合格

元素配置

Single

操作模式

增强型MOSFET

功率耗散

150W

箱体转运

ISOLATED

场效应管类型

N-Channel

晶体管应用

SWITCHING

Rds On(Max)@Id,Vgs

6.1m Ω @ 25A, 10V

不同 Id 时 Vgs(th)（最大值）

4V @ 250μA

输入电容(Ciss)(Max)@Vds

8800pF @ 25V

门极电荷(Qg)(最大)@Vgs

170nC @ 10V

上升时间

70ns

Vgs（最大值）

±20V

下降时间（典型值）

65 ns

连续放电电流(ID)

110A

栅极至源极电压(Vgs)

20V

漏极-源极导通最大电阻

0.0061Ohm

漏源击穿电压

85V

脉冲漏极电流-最大值(IDM)

480A

雪崩能量等级（Eas）

1000 mJ

RoHS状态

符合RoHS标准
