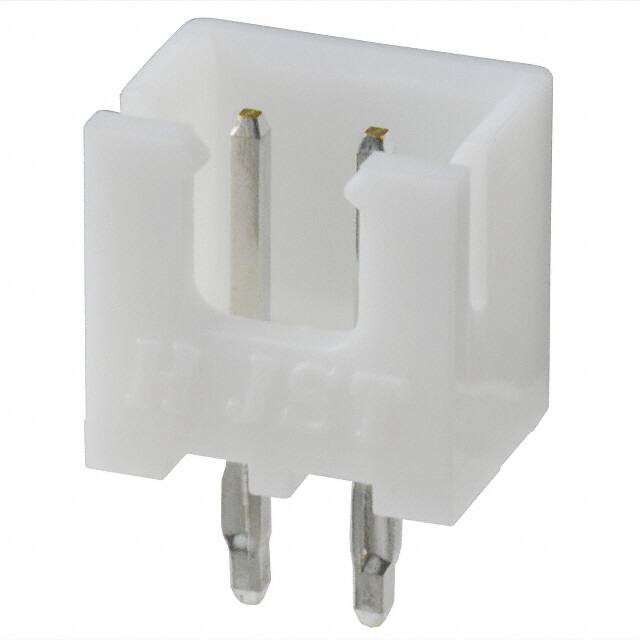

JST Sales America Inc. B2B-XH-A(LF)(SN)

Name: B2B-XH-A(LF)(SN)
Brand: JST Sales America Inc.
SKU: 1326-B2B-XH-A(LF)(SN)
Availability: InStock
Rating: 5 (1 reviews)

收藏
对比

型号

B2B-XH-A(LF)(SN)

品牌

JST Sales America Inc.

utmel 编号

1326-B2B-XH-A(LF)(SN)

商品类别

矩形连接器 - 针座，公插针

封装

交货地

大陆

交期（工作日）

立即发货

ROHS

ECAD

简介

JST (JAPAN SOLDERLESS TERMINALS) - B2B-XH-A (LF)(SN) - Wire-To-Board Connector, Vertical, 2.5 mm, 2 Contacts, Header, XH Series, Through Hole, 1 Rows

起订量

--最小包装量--

添加到询价列表

B2B-XH-A(LF)(SN) JST Sales America Inc. JST (JAPAN SOLDERLESS TERMINALS) - B2B-XH-A (LF)(SN) - Wire-To-Board Connector, Vertical, 2.5 mm, 2 Contacts, Header, XH Series, Through Hole, 1 Rows

请发送询价，我们将立即回复。

库存:178045

请发送询价，我们将立即回复。

* 联系人姓名

* 电话

* 邮箱

* 公司名称

* 数量

在线咨询

B2B-XH-A(LF)(SN)详情

技术参数

PDF文档

型号对比

JST Sales America Inc. B2B-XH-A(LF)(SN)重要参数规格及、参数值，及相似型号如下：

参数名

参数值

全选
参数名

参数值

全选
工厂交货时间

16 Weeks
底架

通孔
安装类型

通孔
触点形状

Square
房屋材料

Polyamide
质量

28.349523g
Contact Finish Mating

Tin
Contact Materials

Brass
Insulation Materials

Polyamide (PA66), Nylon 6/6
操作温度

-25°C~85°C
包装

Bulk
系列

XH
已出版

2005
JESD-609代码

e3
无铅代码

yes
零件状态

活跃
湿度敏感性等级(MSL)

1 (Unlimited)
终端

Press-Fit, Solder
ECCN 代码

EAR99
连接器类型

Header
定位的数量

2
行数

1
附加功能

SHROUDED, TOP ENTRY
HTS代码

8536.69.40.40
紧固类型

棘爪锁
MIL一致性

NO
符合 DIN 标准

NO
IEC一致性

NO
过滤功能

NO
触点类型

公母针
混合接触

NO
选项

GENERAL PURPOSE
方向

Straight
深度

5.75mm
绝缘高度

0.276 7.00mm
样式

Board to Cable/Wire
已加载定位数量

All
额定电流

3A
间距 - 配套

0.098 2.50mm
绝缘颜色

Natural
电压 - 额定交流

250V
触点长度 - 柱子

0.134 3.40mm
护罩,护罩

Shrouded - 4 Wall
螺纹距离

2.5mm
UL可燃性规范

94V-0
房屋颜色

White
触点电阻

10mOhm
绝缘电阻

1GOhm
最大额定电压（交流）

250V
最大额定电流

3A
导线/电缆规格

22 AWG
最大额定电压（直流）

250V
高度

7mm
长度

7.4mm
宽度

6.35mm
堆栈高度（配接）

9.8mm
材料可燃性等级

UL94 V-0
达到SVHC

无SVHC
RoHS状态

ROHS3 Compliant
无铅

无铅
