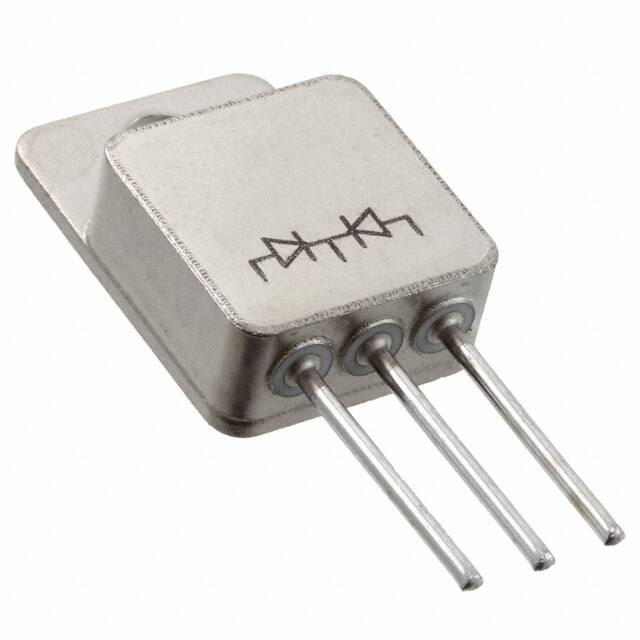

Microsemi Corporation JANTX1N6660

生命周期状态

OBSOLETE (Last Updated: 3 weeks ago)

工厂交货时间

18 Weeks

触点镀层

Lead, Tin

底架

通孔

安装类型

通孔

包装/外壳

TO-254-3, TO-254AA (Straight Leads)

二极管元件材料

SILICON

Number of Elements

2

包装

Bulk

系列

Military, MIL-PRF-19500/608

已出版

1997

JESD-609代码

e0

无铅代码

no

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

3

ECCN 代码

EAR99

端子表面处理

Tin/Lead (Sn/Pb)

最高工作温度

150°C

最小工作温度

-65°C

应用

POWER

HTS代码

8541.10.00.80

端子位置

SINGLE

终端形式

PIN/PEG

峰值回流焊温度（摄氏度）

未说明

时间@峰值回流温度-最大值(s)

未说明

基本部件号

1N6660

引脚数量

3

参考标准

MIL-19500/608

JESD-30代码

S-XSFM-P3

资历状况

Qualified

元素配置

共阴极

速度

Fast Recovery =< 500ns, > 200mA (Io)

二极管类型

Schottky

反向泄漏电流@ Vr

1mA @ 45V

不同 If 时电压 - 正向 (Vf)

750mV @ 15A

箱体转运

ISOLATED

正向电流

15A

工作温度 - 结点

150°C Max

正向电压

1V

最大反向电压（DC）

45V

平均整流电流

15A

相位的数量

1

最大重复反向电压(Vrrm)

45V

峰值非恢复性浪涌电流

300A

二极管配置

1 Pair Common Cathode

RoHS状态

Non-RoHS Compliant

无铅

含铅
