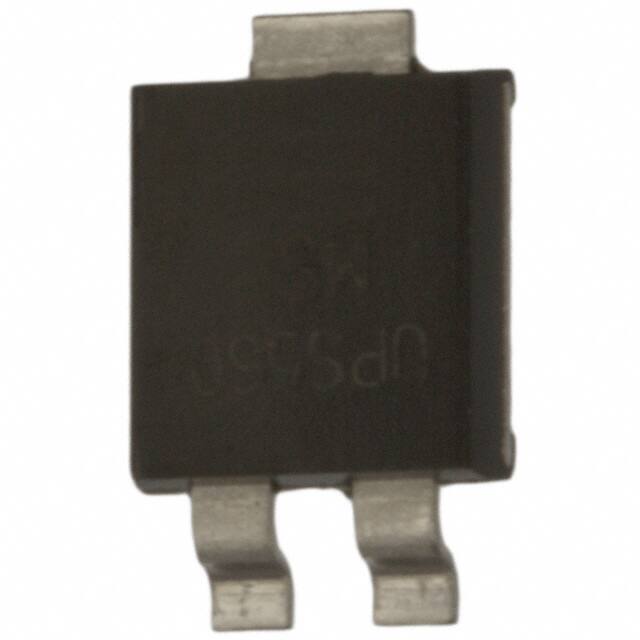

Microsemi Corporation UPS560E3/TR13

生命周期状态

IN PRODUCTION (Last Updated: 1 month ago)

工厂交货时间

19 Weeks

底架

表面贴装

安装类型

表面贴装

包装/外壳

Powermite®3

引脚数

3

供应商器件包装

Powermite 3

包装

Tape & Reel (TR)

已出版

1997

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

最高工作温度

125°C

最小工作温度

-55°C

电容量

150pF

电压 - 额定直流

60V

额定电流

5A

基本部件号

UPS560

极性

Standard

元素配置

共阳极

速度

Fast Recovery =< 500ns, > 200mA (Io)

二极管类型

Schottky

反向泄漏电流@ Vr

200μA @ 60V

输出电流

5A

不同 If 时电压 - 正向 (Vf)

690mV @ 5A

正向电流

5A

工作温度 - 结点

-55°C~125°C

电压 - 直流逆向（Vr）（最大值）

60V

平均整流电流（Io）

5A

正向电压

780mV

最大反向电压（DC）

60V

平均整流电流

5A

峰值反向电流

200μA

最大重复反向电压(Vrrm)

60V

电容@Vr, F

150pF @ 4V 1MHz

峰值非恢复性浪涌电流

100A

辐射硬化

无

RoHS状态

符合RoHS标准

无铅

无铅
