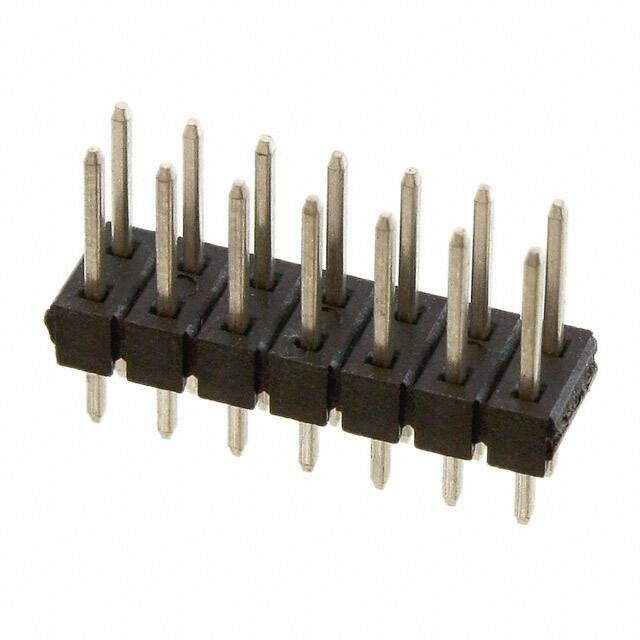

Omron Electronics Inc-EMC Div XG8W-1441

工厂交货时间

10 Weeks

触点镀层

Gold, Tin

底架

通孔

安装类型

通孔

触点形状

Square

房屋材料

Polybutylene

Contact Finish Mating

Tin

Contact Length-Mating

0.236 6.00mm

Contact Materials

Brass, Nickel

Insulation Materials

Polybutylene Terephthalate (PBT), Glass Filled

操作温度

-55°C~105°C

包装

Bulk

系列

XG8

已出版

2001

JESD-609代码

e3

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

终端

Solder

ECCN 代码

EAR99

连接器类型

Header

定位的数量

14

行数

2

HTS代码

8536.69.40.40

紧固类型

Push-Pull

MIL一致性

NO

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

触点类型

公母针

混合接触

NO

选项

GENERAL PURPOSE

方向

Straight

深度

5mm

绝缘高度

0.098 2.50mm

样式

板对板或电缆

已加载定位数量

All

额定电流

3A

间距 - 配套

0.100 2.54mm

绝缘颜色

Black

导体数量

ONE

参考标准

UL

可靠性

COMMERCIAL

行间距-交配

0.100 (2.54mm)

触点长度 - 柱子

0.118 3.00mm

护罩,护罩

Unshrouded

PCB行数

2

PCB接触图案

RECTANGULAR

本体宽度

0.197 inch

触点性别

Male

UL可燃性规范

94V-0

额定电流（信号）

3A

接触总长度

0.453 11.50mm

触点电阻

20mOhm

绝缘电阻

1GOhm

配套触点间距

0.1 inch

最大额定电压（交流）

300V

最大额定电流

3A

介电耐压

650VAC V

长度

17.8mm

电镀厚度

79μin

触点表面处理厚度 - 柱子

78.7μin 2.00μm

材料可燃性等级

UL94 V-0

辐射硬化

无

RoHS状态

符合RoHS标准
