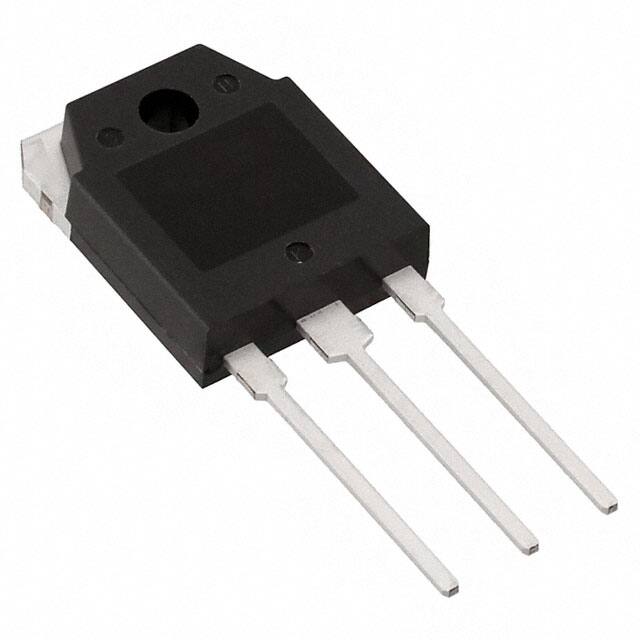

ON Semiconductor NDTL03N150CG

生命周期状态

ACTIVE (Last Updated: 2 days ago)

工厂交货时间

23 Weeks

底架

通孔

安装类型

通孔

包装/外壳

TO-3PL

引脚数

3

质量

6.961991g

Current - Continuous Drain (Id) @ 25℃

2.5A Ta

Drive Voltage (Max Rds On, Min Rds On)

10V

Power Dissipation (Max)

2.5W Ta 140W Tc

Turn Off Delay Time

140 ns

操作温度

150°C TJ

包装

Tube

已出版

2000

JESD-609代码

e3

无铅代码

yes

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

ECCN 代码

EAR99

端子表面处理

Tin (Sn)

通道数量

1

元素配置

Single

功率耗散

140W

接通延迟时间

15 ns

场效应管类型

N-Channel

Rds On(Max)@Id,Vgs

10.5 Ω @ 1.25A, 10V

输入电容(Ciss)(Max)@Vds

650pF @ 30V

门极电荷(Qg)(最大)@Vgs

34nC @ 10V

上升时间

24ns

漏源电压 (Vdss)

1500V

Vgs（最大值）

±30V

下降时间（典型值）

47 ns

连续放电电流(ID)

2.5A

阈值电压

4V

栅极至源极电压(Vgs)

30V

漏源击穿电压

1.5kV

最大结点温度（Tj）

150°C

高度

23.8mm

长度

39.9mm

宽度

15.6mm

达到SVHC

无SVHC

辐射硬化

无

RoHS状态

ROHS3 Compliant

无铅

无铅
