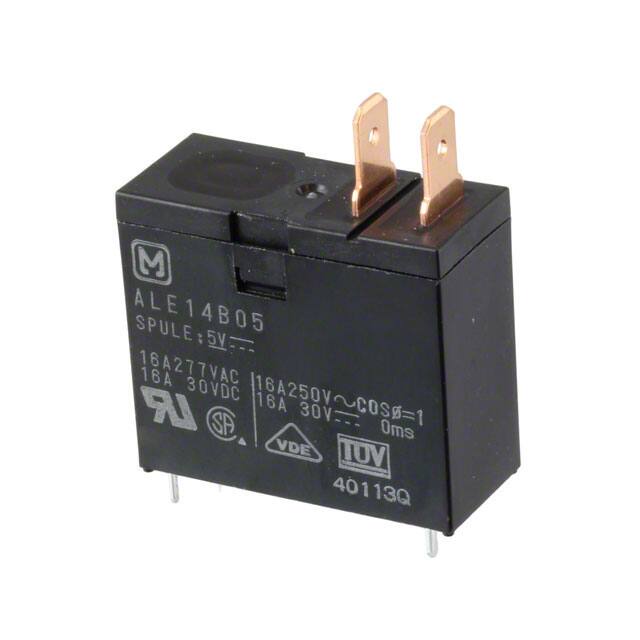

Panasonic Electric Works ALE14B05

Name: ALE14B05
Brand: Panasonic Electric Works
SKU: 1850-ALE14B05
Availability: InStock
Rating: 5 (1 reviews)

收藏
对比

型号

ALE14B05

品牌

Panasonic Electric Works

utmel 编号

1850-ALE14B05

商品类别

功率继电器，高于 2 A

封装

交货地

大陆

交期（工作日）

立即发货

ROHS

ECAD

简介

PANASONIC ELECTRIC WORKS ALE14B05General Purpose Relay, LE(ALE) Series, Power, Non Latching, SPST-NO, 5 VDC, 16 A

起订量

--最小包装量--

添加到询价列表

ALE14B05 Panasonic Electric Works PANASONIC ELECTRIC WORKS ALE14B05General Purpose Relay, LE(ALE) Series, Power, Non Latching, SPST-NO, 5 VDC, 16 A

请发送询价，我们将立即回复。

库存:50000

请发送询价，我们将立即回复。

* 联系人姓名

* 电话

* 邮箱

* 公司名称

* 数量

在线咨询

ALE14B05详情

技术参数

PDF文档

型号对比

Panasonic Electric Works ALE14B05重要参数规格及、参数值，及相似型号如下：

参数名

参数值

全选
参数名

参数值

全选
工厂交货时间

22 Weeks
安装类型

通孔
底架

PCB, Through Hole
引脚数

4
ElectricalLife

100000 Cycle(s)
Contact Materials

Silver Tin Oxide (AgSnO)
CoilResistance

62.5Ohm
已出版

2000
系列

ALE
包装

Bulk
操作温度

-40°C~85°C
无铅代码

yes
零件状态

最后一次购买
湿度敏感性等级(MSL)

1 (Unlimited)
终端

PC引脚
ECCN 代码

EAR99
附加功能

二极管释放时间
螺距

3.5mm
深度

12.4mm
参考标准

CSA; SEMKO; TUV; UL; VDE
终端样式

PC Pin, Quick Connect - 0.187 (4.7mm)
绝缘电阻

1GOhm
最大额定电压（交流）

277V
最大额定电流

16A
投掷配置

SPST
触点形式

SPST-NO (1 Form A)
继电器类型

通用型
触点(AC)最大额定值R 负载

16A@277VAC
运行时间

20ms
线圈电压

5VDC
线圈型

无锁存
切换电压

277VAC -Max
线圈电流

80mA
发布时间

20 ms
必须运行电压

3.75VDC
消耗功率

400mW
线圈功率

400mW
必须释放电压

0.25VDC
触点/输出电源类型

AC
继电器动作

MOMENTARY
线圈电压(DC)

5V
线圈/输入电源类型

DC
线圈绝缘

B级
开关电流

16A
测试电压

4kV
开关容量

4.432 kW
宽度

12.4mm
长度

28.6mm
高度

24.9mm
RoHS状态

符合RoHS标准
达到SVHC

无SVHC
无铅

无铅
评级结果

IP67
