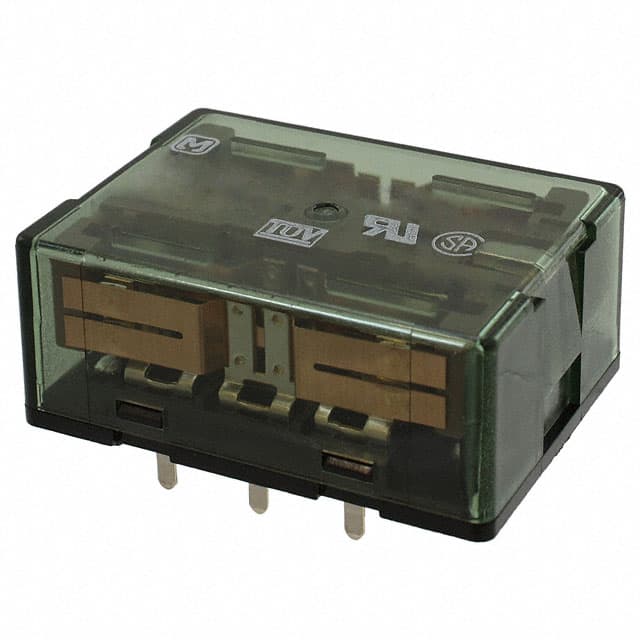

Panasonic Electric Works SP4-P-DC24V

工厂交货时间

10 Weeks

底架

PCB, Through Hole

安装类型

通孔

引脚数

14

质量

65g

端接触电镀

GOLD

CoilResistance

1.92kOhm

Contact Materials

Silver Tin Oxide (AgSnO)

ElectricalLife

100000 Cycle(s)

操作温度

-50°C~60°C

包装

Box

系列

SP

已出版

2003

无铅代码

yes

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

16

终端

PC引脚

ECCN 代码

EAR99

HTS代码

8536.41.00.20

额定功率

300mW

电压 - 额定直流

30V

包装方式

BOX

深度

25.6mm

参考标准

CSA; TUV; UL

终端样式

PC引脚

电压 - 额定交流

250V

物理尺寸

50mm x 36.8mm x 22mm

触点电阻

30mOhm

绝缘电阻

1000000000Ohm

最大额定电压（交流）

250V

最大额定电流

10A

投掷配置

4PDT

最大额定电压（直流）

30V

触点形式

4PDT (4 Form C)

继电器类型

通用型

触点(AC)最大额定值R 负载

10A@250VAC

运行时间

30ms

线圈电压

24VDC

线圈型

无锁存

切换电压

250VAC 30VDC -Max

线圈电流

12.5mA

发布时间

20ms

触点(DC)最大额定值 R 负载

10A@30VDC

必须运行电压

16.8VDC

消耗功率

300mW

线圈功率

300mW

必须释放电压

2.4VDC

触点/输出电源类型

AC/DC

继电器动作

MOMENTARY

线圈电压(DC)

24V

线圈/输入电源类型

DC

PCB孔数

16

开路触点之间的介电强度

1500 Vrms

输入开关控制类型

Random

线圈和触点之间的介电强度

3000 Vrms

高度

25.6mm

长度

51mm

宽度

36.8mm

达到SVHC

无SVHC

辐射硬化

无

RoHS状态

符合RoHS标准

无铅

无铅
