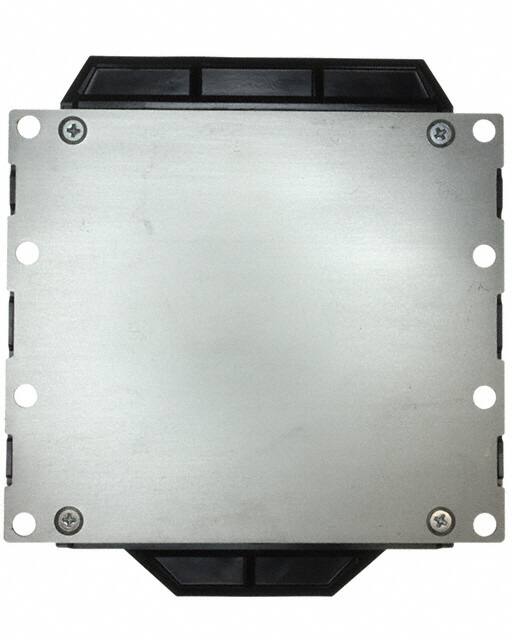

Powerex Inc. CM1400DU-24NF

底架

底座安装

安装类型

底座安装

包装/外壳

Module

引脚数

13

晶体管元件材料

SILICON

Collector-Emitter Breakdown Voltage

1.2kV

Collector-Emitter Saturation Voltage

1.2kV

Current-Collector (Ic) (Max)

1400A

Number of Elements

2

操作温度

-40°C~150°C TJ

系列

IGBTMOD™

已出版

2012

无铅代码

no

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

7

电压 - 额定直流

1.2kV

最大功率耗散

3.9kW

端子位置

UPPER

终端形式

UNSPECIFIED

额定电流

1.4kA

引脚数量

7

JESD-30代码

R-XUFM-X7

配置

半桥

箱体转运

ISOLATED

功率 - 最大

3900W

晶体管应用

电源控制

极性/通道类型

N-CHANNEL

输入

Standard

集电极发射器电压(VCEO)

2.5V

最大集电极电流

1.4kA

最大集极截止电流

1mA

电压 - 集射极击穿（最大值）

1200V

输入电容

220nF

接通时间

1100 ns

不同 Vge、Ic 时 Vce(on)（最大值）

2.5V @ 15V, 1400A

关断时间-标准值（toff)

1300 ns

NTC热敏电阻

无

栅极-发射极电压-最大值

20V

输入电容(Cies)@Vce

220nF @ 10V

达到SVHC

Unknown

RoHS状态

Non-RoHS Compliant
