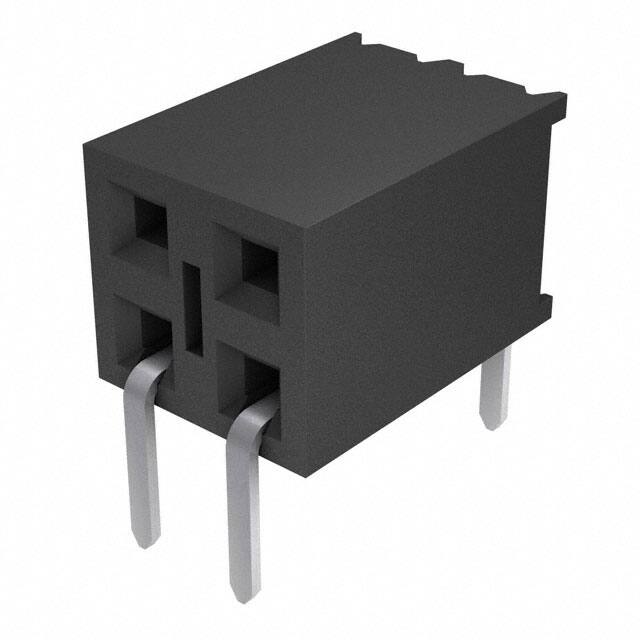

Samtec Inc. BCS-102-L-D-HE

安装类型

Through Hole, Right Angle

底架

通孔

触点形状

Square

房屋材料

Polymer

Contact Finish Mating

Gold

Contact Materials

磷青铜

Insulation Materials

Liquid Crystal Polymer (LCP), Glass Filled

Voltage Rated

475VAC

已出版

2009

系列

Tiger Claw™ BCS

包装

Tube

操作温度

-55°C~125°C

JESD-609代码

e3

无铅代码

yes

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

终端

Solder

连接器类型

Receptacle

定位的数量

4

行数

2

附加功能

ELP, HORIZONTAL ENTRY

紧固类型

Push-Pull

MIL一致性

NO

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

触点类型

内螺纹插座

混合接触

NO

选项

GENERAL PURPOSE

额定电流

4.6A per Contact

方向

直角

深度

8.13mm

绝缘高度

0.225 5.72mm

样式

板对板

已加载定位数量

All

间距 - 配套

0.100 2.54mm

导体数量

ONE

参考标准

UL, CSA

可靠性

COMMERCIAL

行间距-交配

0.100 (2.54mm)

触点长度 - 柱子

0.125 3.18mm

PCB行数

2

触点表面处理 - 柱子

Tin

PCB接触图案

RECTANGULAR

房屋颜色

Black

触点电阻

10mOhm

绝缘电阻

5000000000Ohm

配套触点间距

0.1 inch

最大额定电压（交流）

450V

最大额定电流

5.9A

介电耐压

375VAC V

耐用性

500 Cycles

插入力-最大值

1.39 N

长度

5.08mm

宽度

8.13mm

电镀厚度

10μin

触点表面处理厚度 - 配套

10.0μin 0.25μm

触点表面处理厚度 - 柱子

50.0μin 1.27μm

材料可燃性等级

UL94 V-0

RoHS状态

ROHS3 Compliant

辐射硬化

无

达到SVHC

无SVHC

无铅

无铅
