Samtec Inc. SHF-113-01-L-D-SM

Name: SHF-113-01-L-D-SM
Brand: Samtec Inc.
SKU: 2108-SHF-113-01-L-D-SM
Price: 24.07 USD
Availability: InStock
Rating: 5 (1 reviews)

收藏
对比

型号

SHF-113-01-L-D-SM

品牌

Samtec Inc.

utmel 编号

2108-SHF-113-01-L-D-SM

商品类别

矩形连接器 - 针座，公插针

封装

交货地

大陆

交期（工作日）

立即发货

ROHS

ECAD

简介

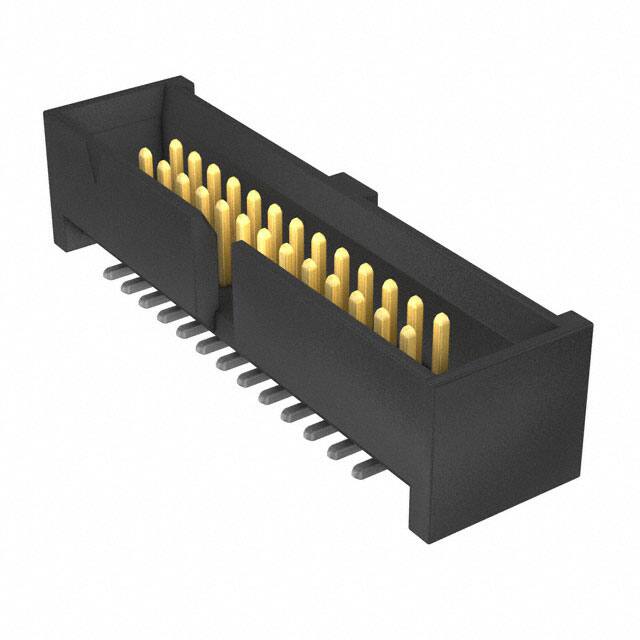

SAMTEC SHF-113-01-L-D-SM. Wire-To-Board Connector, SHF Series, 26 Contacts, Header, 1.27 mm, Surface Mount, 2 Rows

起订量

--最小包装量--

单价:

￥

总价: ￥

添加到询价列表

SHF-113-01-L-D-SM Samtec Inc. SAMTEC SHF-113-01-L-D-SM. Wire-To-Board Connector, SHF Series, 26 Contacts, Header, 1.27 mm, Surface Mount, 2 Rows

单价: $

合计: ￥

库存:249

请发送询价，我们将立即回复。

* 联系人姓名

* 电话

* 邮箱

* 公司名称

* 数量

在线咨询

SHF-113-01-L-D-SM详情

技术参数

型号对比

Samtec Inc. SHF-113-01-L-D-SM重要参数规格及、参数值，及相似型号如下：

参数名

参数值

全选
参数名

参数值

全选
工厂交货时间

3 Weeks
底架

表面贴装
安装类型

表面贴装
触点形状

Square
房屋材料

Polymer
Contact Materials

磷青铜
Contact Length-Mating

0.120 3.05mm
Contact Finish Mating

Gold
Insulation Materials

Liquid Crystal Polymer (LCP)
包装

Tube
系列

SHF
已出版

2014
操作温度

-55°C~125°C
JESD-609代码

e3
无铅代码

yes
零件状态

活跃
湿度敏感性等级(MSL)

1 (Unlimited)
终端

Solder
连接器类型

Header
定位的数量

26
行数

2
性别

Male
紧固类型

Push-Pull
MIL一致性

NO
符合 DIN 标准

NO
IEC一致性

NO
过滤功能

NO
触点类型

公母针
混合接触

NO
选项

GENERAL PURPOSE
额定电流

3A
触头总数

26
方向

Straight
深度

5.59mm
绝缘高度

0.210 5.33mm
样式

Board to Cable/Wire
已加载定位数量

All
间距 - 配套

0.050 1.27mm
导体数量

ONE
参考标准

UL
可靠性

COMMERCIAL
行间距-交配

0.050 (1.27mm)
护罩,护罩

Shrouded - 4 Wall
PCB行数

2
触点表面处理 - 柱子

Tin
PCB接触图案

RECTANGULAR
房屋颜色

Black
配套触点间距

0.05 inch
PCB 触点行距

4.064 mm
特征

键槽
长度

22.86mm
电镀厚度

10μin
触点表面处理厚度 - 配套

10.0μin 0.25μm
达到SVHC

无SVHC
辐射硬化

无
RoHS状态

ROHS3 Compliant
材料可燃性等级

UL94 V-0
