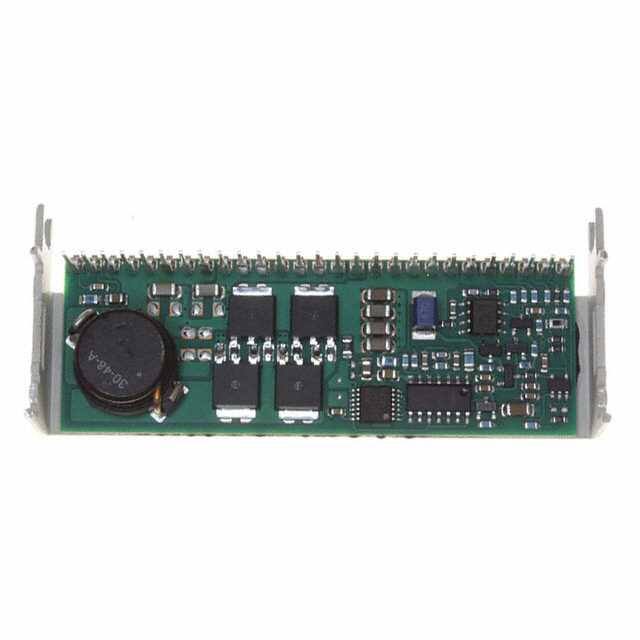

Texas Instruments PT7711A

底架

Horizontal, Through Hole

安装类型

Through Hole, Horizontal

包装/外壳

27-SIP Module, Horizontal

引脚数

27

质量

36g

操作温度

-40°C~85°C

包装

Tray

系列

Excalibur™ PT7711

尺寸/尺寸

3.00Lx1.19W x 0.50 H 76.2mmx30.2mmx12.7mm

无铅代码

yes

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

27

ECCN 代码

EAR99

类型

Non-Isolated PoL Module

应用

ITE (Commercial)

最大功率耗散

70W

端子位置

SINGLE

峰值回流焊温度（摄氏度）

215

功能数量

1

端子间距

2.54mm

深度

30.22mm

基本部件号

PT7711

引脚数量

27

输出的数量

1

效率

90%

电压 - 输入（最大值）

5.5V

输出电压

3.5V

最大输出电流

20A

电压 - 输入（最小值）

4.5V

输入电压-Nom

5V

输出电流

20A

控制模式

VOLTAGE-MODE

切换器配置

SINGLE

开关频率-最大值

400kHz

隔离

Non-Isolated

高度

12.7mm

辐射硬化

无

RoHS状态

Non-RoHS Compliant

无铅

无铅
