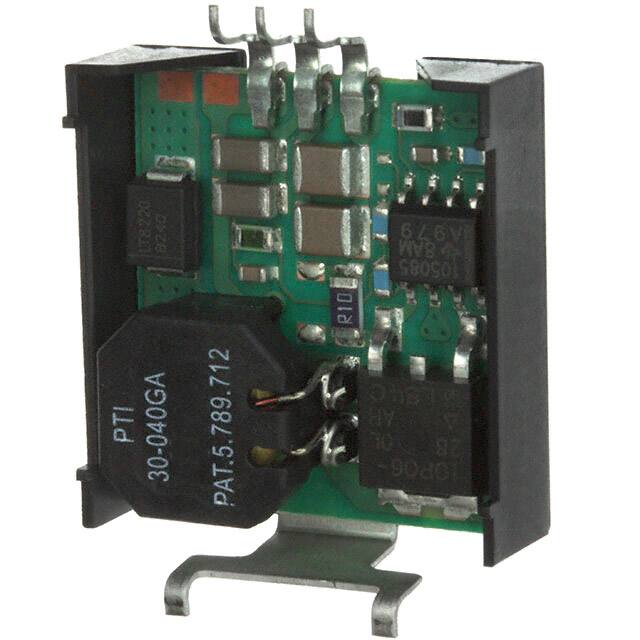

Texas Instruments PT78ST105S

安装类型

表面贴装

包装/外壳

3-SMD Module

表面安装

YES

引脚数

3

质量

6.5g

操作温度

-40°C~85°C

包装

Tray

系列

PT78ST100

尺寸/尺寸

0.94Lx0.90W x 0.34 H 23.9mmx22.9mmx8.6mm

无铅代码

yes

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

3

ECCN 代码

EAR99

类型

Non-Isolated PoL Module

应用

ITE (Commercial)

额定功率

1W

最大功率耗散

7.5W

端子位置

SINGLE

终端形式

鸥翼

功能数量

1

端子间距

2.54mm

深度

22.86mm

额定电流

1.5A

频率

650kHz

基本部件号

78ST105

输出的数量

1

效率

85%

输出电压

5V

最大输出电流

1.5A

输入电压-Nom

10V

输出电流

1.5A

输出功率

7.5W

最大输出电压

5V

控制模式

VOLTAGE-MODE

电流-输出1

1.5A

最小输出电压

5V

切换器配置

BUCK

最大输出功率

7.5W

隔离

Non-Isolated

输出电压

5V

最大输入电压（DC）

38V

最小输入电压(DC)

9V

特征

OTP, SCP

高度

8.636mm

达到SVHC

无SVHC

辐射硬化

无

RoHS状态

ROHS3 Compliant

无铅

无铅
