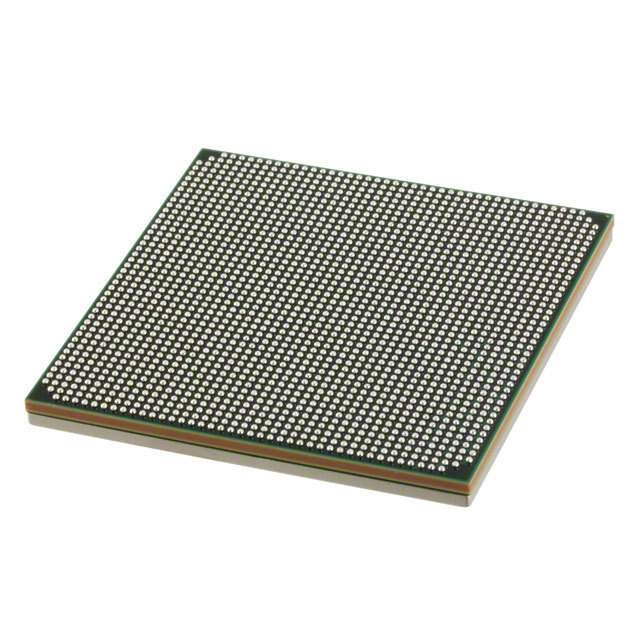

Xilinx XC7V2000T-L2FLG1925E
- 收藏
- 对比
XC7V2000T-L2FLG1925E详情
Xilinx XC7V2000T-L2FLG1925E重要参数规格及、参数值,及相似型号如下:
- 参数名参数值全选
- 参数名参数值全选
工厂交货时间
6 Weeks
底架
表面贴装
包装/外壳
FCBGA
Number of I/Os
1200
已出版
2010
JESD-609代码
e1
终止次数
1925
ECCN 代码
3A001.A.7.A
端子表面处理
Tin/Silver/Copper (Sn/Ag/Cu)
最高工作温度
100°C
最小工作温度
0°C
HTS代码
8542.39.00.01
端子位置
BOTTOM
终端形式
BALL
电源电压
1V
端子间距
1mm
JESD-30代码
S-PBGA-B1925
工作电源电压
1V
电源电压-最大值(Vsup)
1.03V
电源
11.8V
内存大小
5.7MB
时钟频率
1818MHz
可编程逻辑类型
现场可编程门阵列
逻辑元件/单元数
1.95456e+06
逻辑块数(LABs)
152700
寄存器数量
2.4432e+06
CLB-Max的组合延时
0.61 ns
逻辑单元数
1954560
长度
45mm
座位高度(最大)
3.75mm
宽度
45mm
辐射硬化
无
RoHS状态
符合RoHS标准
