XC7VX1140T-L2FLG1926E
XC7VX1140T-L2FLG1926E

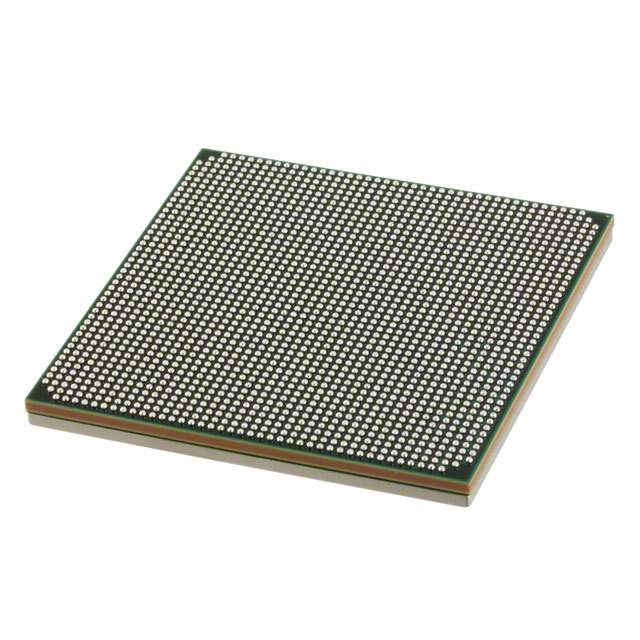

注:图像仅供参考,请参阅产品规格

技术文档 技术文档

PDF列表 PDF文档列表
免费送样

Xilinx XC7VX1140T-L2FLG1926E

  • 收藏
  • 对比

型号

XC7VX1140T-L2FLG1926E

品牌

Xilinx

utmel 编号

2773-XC7VX1140T-L2FLG1926E

商品类别

嵌入式 - FPGA(现场可编程门阵列)

封装

FCBGA

交货地

大陆

交期(工作日)

立即发货

ROHS

ECAD

简介

IC FPGA 720 I/O 1926FCBGA

起订量

1最小包装量--

添加到询价列表
XC7VX1140T-L2FLG1926E
XC7VX1140T-L2FLG1926E Xilinx IC FPGA 720 I/O 1926FCBGA

请发送询价,我们将立即回复。

库存:

请发送询价,我们将立即回复。

*
验证码
在线咨询

XC7VX1140T-L2FLG1926E详情

Xilinx XC7VX1140T-L2FLG1926E重要参数规格及、参数值,及相似型号如下:

  • 参数名
    参数值
    全选
  • 参数名
    参数值
    全选
  • 工厂交货时间

    6 Weeks

  • 底架

    表面贴装

  • 包装/外壳

    FCBGA

  • 引脚数

    1926

  • Number of I/Os

    720

  • 已出版

    2010

  • JESD-609代码

    e1

  • 无铅代码

    yes

  • 零件状态

    活跃

  • 终止次数

    1926

  • ECCN 代码

    3A001.A.7.B

  • 端子表面处理

    Tin/Silver/Copper (Sn/Ag/Cu)

  • 最高工作温度

    100°C

  • 最小工作温度

    0°C

  • HTS代码

    8542.39.00.01

  • 电压 - 供电

    1V

  • 端子位置

    BOTTOM

  • 终端形式

    BALL

  • 端子间距

    1mm

  • JESD-30代码

    S-PBGA-B1926

  • 输出的数量

    720

  • 电源

    11.8V

  • 内存大小

    8.3MB

  • 时钟频率

    1818MHz

  • 传播延迟

    100 ps

  • 输入数量

    720

  • 可编程逻辑类型

    现场可编程门阵列

  • 逻辑元件/单元数

    1.1392e+06

  • 逻辑块数(LABs)

    89000

  • 寄存器数量

    1.424e+06

  • CLB-Max的组合延时

    0.61 ns

  • 逻辑单元数

    1139200

  • 电压 - 供电 (最大值)

    1.03V

  • 长度

    45mm

  • 座位高度(最大)

    3.75mm

  • 宽度

    45mm

  • 辐射硬化

  • RoHS状态

    符合RoHS标准

0个相似型号

技术文档: Xilinx XC7VX1140T-L2FLG1926E.
