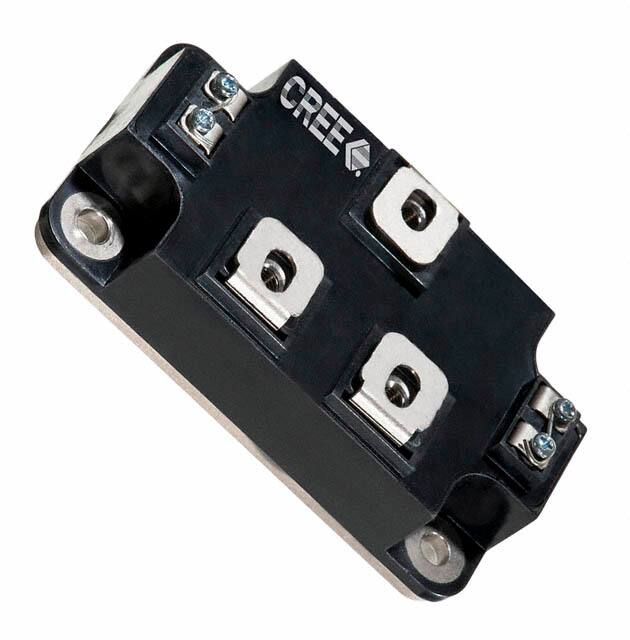

Cree/Wolfspeed CAS100H12AM1

底架

Chassis Mount, Screw

安装类型

底座安装

包装/外壳

Module

引脚数

3

供应商器件包装

Module

Current - Continuous Drain (Id) @ 25℃

168A

Number of Elements

2

包装

Bulk

系列

Z-FET™

已出版

2013

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

最高工作温度

125°C

最小工作温度

-55°C

最大功率耗散

568W

功率耗散

568W

功率 - 最大

568W

场效应管类型

2 N-Channel (Half Bridge)

Rds On(Max)@Id,Vgs

20mOhm @ 20A, 20V

不同 Id 时 Vgs(th)（最大值）

3.1V @ 50mA

输入电容(Ciss)(Max)@Vds

9500pF @ 800V

漏源电压 (Vdss)

1200V 1.2kV

连续放电电流(ID)

168A

阈值电压

2.6V

栅极至源极电压(Vgs)

20V

漏源击穿电压

1.2kV

输入电容

9.5nF

场效应管特性

Standard

漏源电阻

16mOhm

最大rds

20 mΩ

栅源电压

3.1 V

达到SVHC

Unknown

辐射硬化

无

RoHS状态

Non-RoHS Compliant
