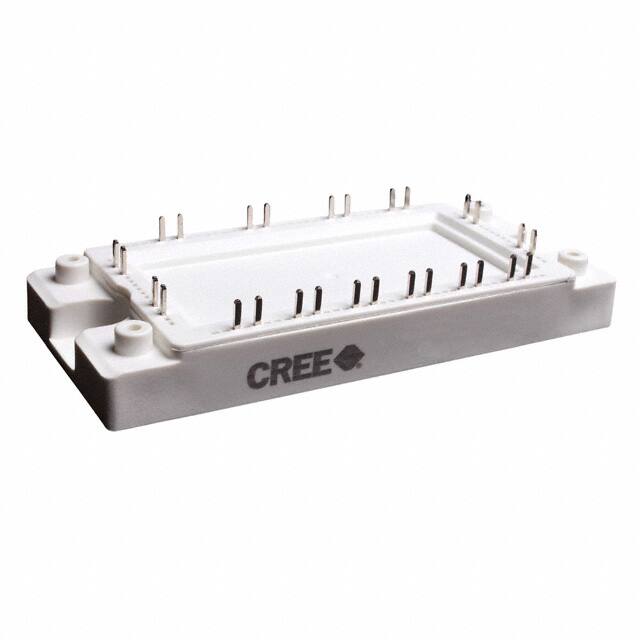

Cree/Wolfspeed CCS020M12CM2

工厂交货时间

19 Weeks

安装类型

底座安装

包装/外壳

Module

引脚数

28

供应商器件包装

Module

Current - Continuous Drain (Id) @ 25℃

29.5A Tc

操作温度

-40°C~150°C TJ

包装

Tray

系列

Z-Rec®

已出版

2014

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

最高工作温度

150°C

最大功率耗散

167W

功率 - 最大

167W

场效应管类型

6 N-Channel (3-Phase Bridge)

Rds On(Max)@Id,Vgs

98mOhm @ 20A, 20V

不同 Id 时 Vgs(th)（最大值）

2.2V @ 1mA (Typ)

输入电容(Ciss)(Max)@Vds

900pF @ 800V

门极电荷(Qg)(最大)@Vgs

61.5nC @ 20V

漏源电压 (Vdss)

1200V 1.2kV

连续放电电流(ID)

20A

阈值电压

2.2V

场效应管特性

Silicon Carbide (SiC)

漏源电阻

80mOhm

达到SVHC

Unknown

RoHS状态

符合RoHS标准
