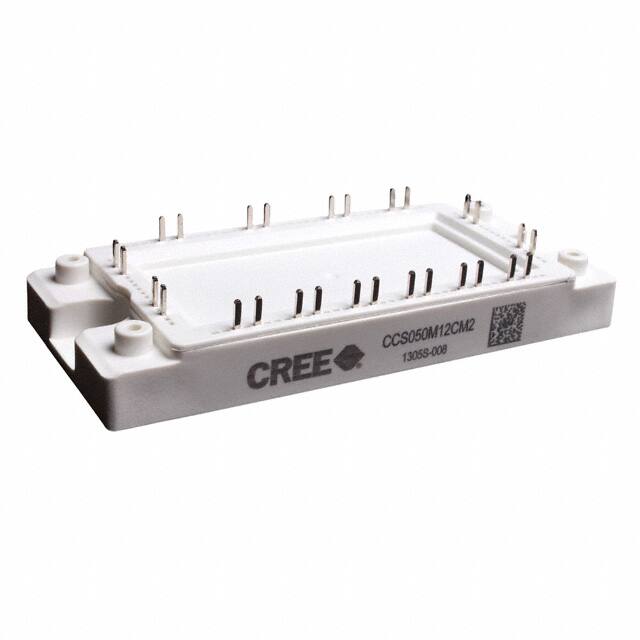

Cree/Wolfspeed CCS050M12CM2

工厂交货时间

19 Weeks

底架

Chassis Mount, Screw

安装类型

底座安装

包装/外壳

Module

引脚数

28

供应商器件包装

Module

Current - Continuous Drain (Id) @ 25℃

87A Tc

Number of Elements

6

Turn Off Delay Time

50 ns

操作温度

150°C TJ

包装

Bulk

系列

Z-FET™ Z-Rec™

已出版

2013

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

最高工作温度

150°C

最小工作温度

-40°C

最大功率耗散

337W

通道数量

6

功率耗散

312W

接通延迟时间

21 ns

功率 - 最大

337W

场效应管类型

6 N-Channel (3-Phase Bridge)

Rds On(Max)@Id,Vgs

34mOhm @ 50A, 20V

不同 Id 时 Vgs(th)（最大值）

2.3V @ 2.5mA

输入电容(Ciss)(Max)@Vds

2.810nF @ 800V

门极电荷(Qg)(最大)@Vgs

180nC @ 20V

上升时间

19ns

漏源电压 (Vdss)

1200V 1.2kV

下降时间（典型值）

30 ns

连续放电电流(ID)

87A

阈值电压

2.3V

栅极至源极电压(Vgs)

25V

反向电压

1.2kV

漏源击穿电压

1.2kV

输入电容

2.81nF

最大结点温度（Tj）

150°C

场效应管特性

Silicon Carbide (SiC)

漏源电阻

25mOhm

最大rds

34 mΩ

高度

17.5mm

达到SVHC

Unknown

辐射硬化

无

RoHS状态

符合RoHS标准
