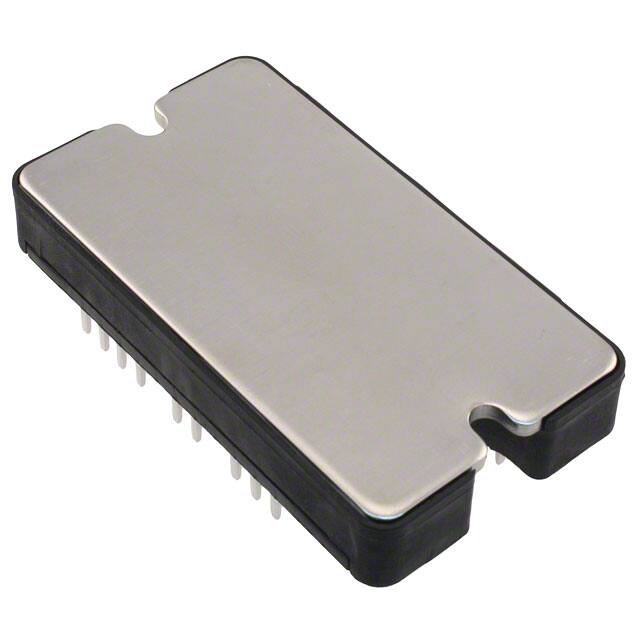

Microsemi Corporation APTM50HM65FT3G

工厂交货时间

16 Weeks

底架

Chassis Mount, Screw

安装类型

底座安装

包装/外壳

SP3

引脚数

3

晶体管元件材料

SILICON

Number of Elements

4

Turn Off Delay Time

75 ns

操作温度

-40°C~150°C TJ

包装

Bulk

已出版

2006

JESD-609代码

e1

无铅代码

yes

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

25

ECCN 代码

EAR99

端子表面处理

锡银铜

附加功能

雪崩 额定

最大功率耗散

390W

端子位置

UPPER

终端形式

UNSPECIFIED

引脚数量

25

JESD-30代码

R-XUFM-X25

配置

COMPLEX

操作模式

增强型MOSFET

功率耗散

390W

箱体转运

ISOLATED

接通延迟时间

21 ns

场效应管类型

4 N-Channel (H-Bridge)

晶体管应用

SWITCHING

Rds On(Max)@Id,Vgs

78m Ω @ 25.5A, 10V

不同 Id 时 Vgs(th)（最大值）

5V @ 2.5mA

输入电容(Ciss)(Max)@Vds

7000pF @ 25V

门极电荷(Qg)(最大)@Vgs

140nC @ 10V

上升时间

38ns

漏源电压 (Vdss)

500V

下降时间（典型值）

93 ns

连续放电电流(ID)

51A

栅极至源极电压(Vgs)

30V

漏极-源极导通最大电阻

0.078Ohm

DS 击穿电压-最小值

500V

场效应管技术

METAL-OXIDE SEMICONDUCTOR

场效应管特性

Standard

辐射硬化

无

RoHS状态

符合RoHS标准

无铅

无铅
