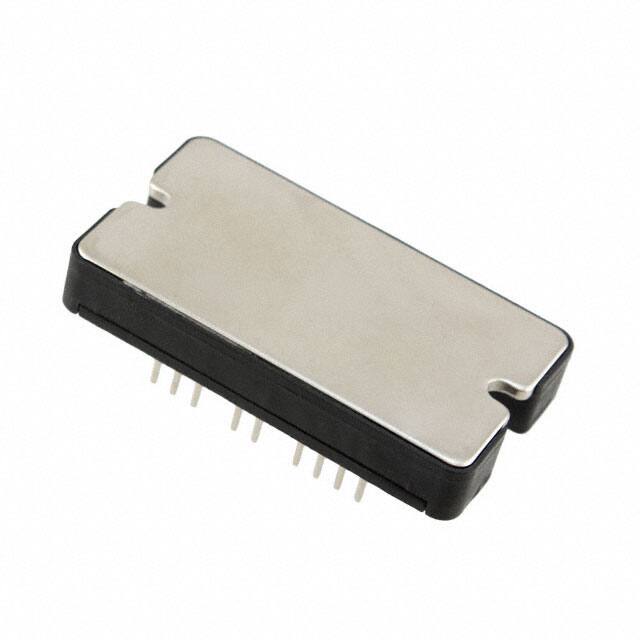

Microsemi Corporation APTGF50X60T3G

底架

Chassis Mount, Screw

安装类型

底座安装

包装/外壳

SP3

引脚数

32

Collector-Emitter Breakdown Voltage

600V

Collector-Emitter Saturation Voltage

2.1V

Number of Elements

6

已出版

2012

JESD-609代码

e1

无铅代码

yes

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

25

ECCN 代码

EAR99

端子表面处理

锡银铜

最高工作温度

150°C

最小工作温度

-40°C

最大功率耗散

250W

端子位置

UPPER

终端形式

UNSPECIFIED

峰值回流焊温度（摄氏度）

未说明

时间@峰值回流温度-最大值(s)

未说明

引脚数量

25

JESD-30代码

R-XUFM-X25

资历状况

不合格

配置

三相逆变器

箱体转运

ISOLATED

晶体管应用

MOTOR CONTROL

极性/通道类型

N-CHANNEL

输入

Standard

集电极发射器电压(VCEO)

600V

最大集电极电流

65A

最大集极截止电流

250μA

输入电容

2.2nF

接通时间

52 ns

不同 Vge、Ic 时 Vce(on)（最大值）

2.45V @ 15V, 50A

关断时间-标准值（toff)

151 ns

IGBT类型

NPT

NTC热敏电阻

有

栅极-发射极电压-最大值

20V

输入电容(Cies)@Vce

2.2nF @ 25V

VCEsat-最大值

2.45 V

高度

11.5mm

长度

73.4mm

宽度

40.8mm

RoHS状态

符合RoHS标准

无铅

无铅
