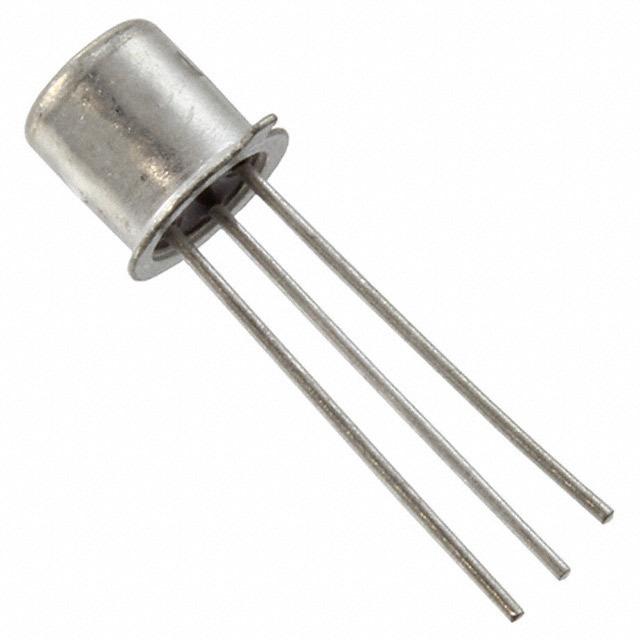

Central Semiconductor 2N3250

工厂交货时间

8 Weeks

底架

通孔

包装/外壳

TO-18

Collector-Emitter Breakdown Voltage

40V

Collector-Emitter Saturation Voltage

500mV

Number of Elements

1

Power Dissipation (Max)

360mW

hFEMin

15

已出版

2016

JESD-609代码

e0

无铅代码

no

零件状态

活跃

终止次数

3

ECCN 代码

EAR99

端子表面处理

Tin/Lead (Sn/Pb)

最高工作温度

150°C

最小工作温度

-65°C

HTS代码

8541.21.00.75

端子位置

BOTTOM

终端形式

WIRE

峰值回流焊温度（摄氏度）

未说明

时间@峰值回流温度-最大值(s)

未说明

JESD-30代码

O-MBCY-W3

资历状况

不合格

极性

PNP

元素配置

Single

晶体管应用

SWITCHING

增益带宽积

250MHz

集电极发射器电压(VCEO)

500mV

最大集电极电流

200mA

转换频率

250MHz

频率转换

250MHz

集电极基极电压(VCBO)

50V

发射极基极电压 (VEBO)

5V

最小直流增益（hFE）

15

关断时间-最大值（toff)

225ns

接通时间-最大值(ton)

70ns

RoHS状态

符合RoHS标准
