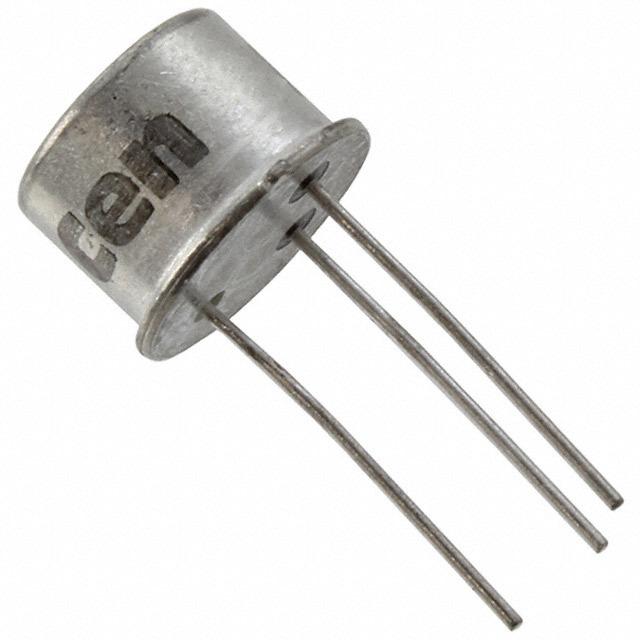

Central Semiconductor 2N3440

工厂交货时间

8 Weeks

底架

通孔

包装/外壳

TO-39

Collector-Emitter Breakdown Voltage

250V

Collector-Emitter Saturation Voltage

500mV

Number of Elements

1

Power Dissipation (Max)

1W

hFEMin

40

包装

Bulk

已出版

2012

JESD-609代码

e0

无铅代码

no

零件状态

活跃

终止次数

3

ECCN 代码

EAR99

端子表面处理

Tin/Lead (Sn/Pb)

最高工作温度

150°C

最小工作温度

-65°C

HTS代码

8541.29.00.95

端子位置

BOTTOM

终端形式

WIRE

峰值回流焊温度（摄氏度）

未说明

时间@峰值回流温度-最大值(s)

未说明

引脚数量

3

JESD-30代码

O-MBCY-W3

资历状况

不合格

极性

NPN

元素配置

Single

增益带宽积

15MHz

集电极发射器电压(VCEO)

250V

最大集电极电流

20μA

转换频率

15MHz

频率转换

15MHz

集电极基极电压(VCBO)

300V

发射极基极电压 (VEBO)

7V

最小直流增益（hFE）

40

连续集电极电流

450mA

RoHS状态

符合RoHS标准
