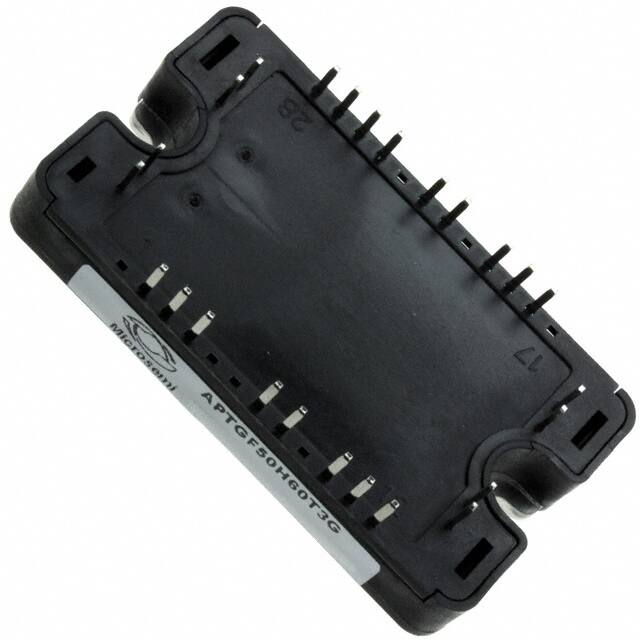

Microsemi Corporation APTGF50H60T3G

底架

Chassis Mount, Screw

安装类型

底座安装

包装/外壳

SP3

引脚数

32

供应商器件包装

SP3

Collector-Emitter Breakdown Voltage

600V

Collector-Emitter Saturation Voltage

2.1V

Current-Collector (Ic) (Max)

65A

已出版

2006

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

最高工作温度

150°C

最小工作温度

-40°C

最大功率耗散

250W

配置

全桥逆变器

功率 - 最大

250W

输入

Standard

集电极发射器电压(VCEO)

600V

最大集电极电流

65A

最大集极截止电流

250μA

电压 - 集射极击穿（最大值）

600V

输入电容

2.2nF

不同 Vge、Ic 时 Vce(on)（最大值）

2.45V @ 15V, 50A

IGBT类型

NPT

NTC热敏电阻

有

输入电容(Cies)@Vce

2.2nF @ 25V

高度

11.5mm

长度

73.4mm

宽度

40.8mm

RoHS状态

符合RoHS标准

无铅

无铅
