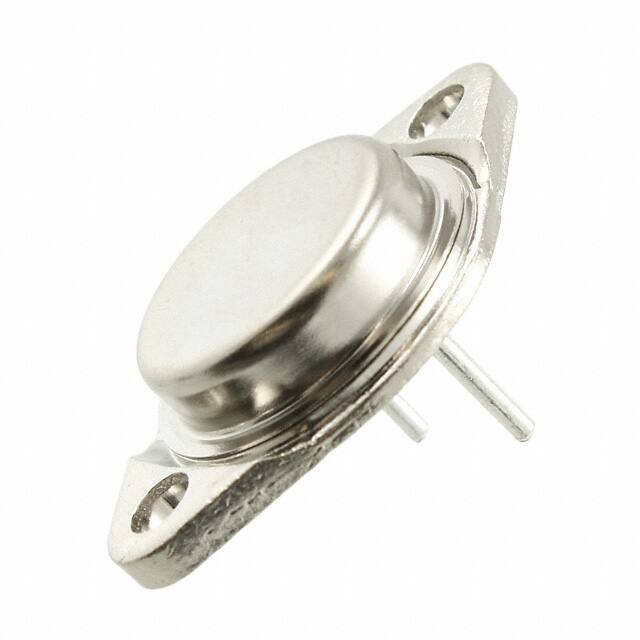

IXYS IXGM40N60A

底架

Chassis Mount, Through Hole

安装类型

底座安装

包装/外壳

TO-204AA, TO-3

引脚数

3

晶体管元件材料

SILICON

Collector-Emitter Breakdown Voltage

600V

Number of Elements

1

操作温度

-55°C~150°C TJ

包装

Bulk

已出版

1997

无铅代码

yes

零件状态

Obsolete

湿度敏感性等级(MSL)

不适用

终止次数

2

附加功能

HIGH SPEED

电压 - 额定直流

600V

最大功率耗散

250W

端子位置

BOTTOM

终端形式

PIN/PEG

额定电流

75A

基本部件号

IXG*40N60

JESD-30代码

O-MBFM-P2

配置

Single

箱体转运

COLLECTOR

晶体管应用

电源控制

上升时间

200ns

极性/通道类型

N-CHANNEL

输入

Standard

集电极发射器电压(VCEO)

600V

最大集电极电流

75A

最大集极截止电流

200μA

JEDEC-95代码

TO-204AE

输入电容

4.5nF

接通时间

300 ns

不同 Vge、Ic 时 Vce(on)（最大值）

3V @ 15V, 40A

关断时间-标准值（toff)

900 ns

NTC热敏电阻

无

栅极-发射极电压-最大值

20V

输入电容(Cies)@Vce

4.5nF @ 25V

VCEsat-最大值

3 V

栅极-发射极Thr电压-最大值

5V

RoHS状态

符合RoHS标准

无铅

无铅
