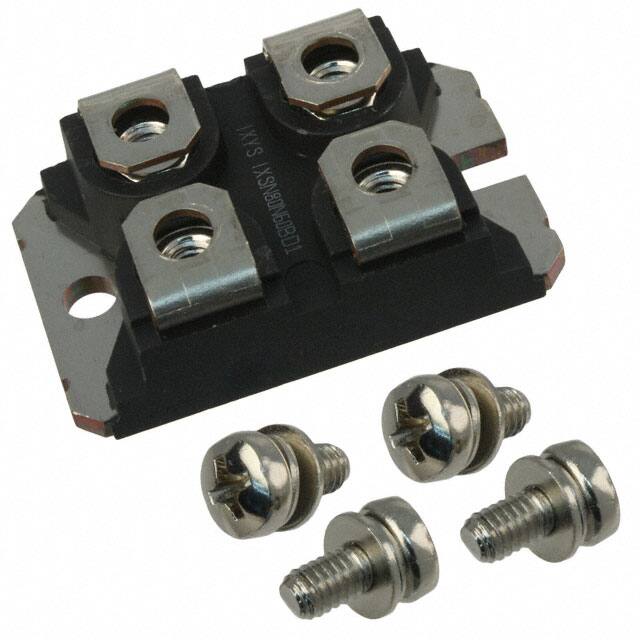

IXYS IXSN80N60BD1

底架

Chassis Mount, Screw

安装类型

底座安装

包装/外壳

SOT-227-4, miniBLOC

引脚数

4

质量

38.000013g

晶体管元件材料

SILICON

Collector-Emitter Breakdown Voltage

600V

Number of Elements

1

Turn Off Delay Time

140 ns

操作温度

-55°C~150°C TJ

已出版

2004

无铅代码

yes

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

4

端子表面处理

Nickel (Ni)

最大功率耗散

420W

端子位置

UPPER

终端形式

UNSPECIFIED

基本部件号

IXS*80N60

引脚数量

4

配置

Single

箱体转运

ISOLATED

接通延迟时间

60 ns

功率 - 最大

420W

晶体管应用

MOTOR CONTROL

极性/通道类型

N-CHANNEL

输入

Standard

集电极发射器电压(VCEO)

600V

最大集电极电流

160A

最大集极截止电流

200μA

输入电容

6.6nF

接通时间

120 ns

不同 Vge、Ic 时 Vce(on)（最大值）

2.5V @ 15V, 80A

关断时间-标准值（toff)

350 ns

NTC热敏电阻

无

栅极-发射极电压-最大值

20V

输入电容(Cies)@Vce

6.6nF @ 25V

栅极-发射极Thr电压-最大值

8V

最大下降时间 (tf)

600ns

RoHS状态

符合RoHS标准

无铅

无铅
