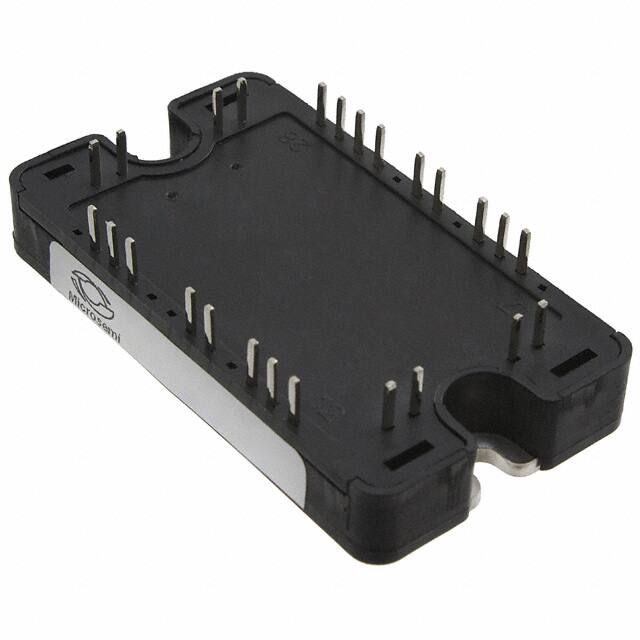

Microsemi Corporation APTGF50VDA120T3G

底架

Chassis Mount, Screw, Through Hole

安装类型

底座安装

包装/外壳

SP3

引脚数

3

Collector-Emitter Breakdown Voltage

1.2kV

Collector-Emitter Saturation Voltage

3.2V

Number of Elements

2

已出版

2012

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

20

ECCN 代码

EAR99

最高工作温度

150°C

最小工作温度

-40°C

最大功率耗散

312W

端子位置

UPPER

终端形式

UNSPECIFIED

峰值回流焊温度（摄氏度）

未说明

时间@峰值回流温度-最大值(s)

未说明

引脚数量

25

JESD-30代码

R-XUFM-X20

资历状况

不合格

配置

双升压斩波器

元素配置

Dual

箱体转运

ISOLATED

晶体管应用

电源控制

极性/通道类型

N-CHANNEL

输入

Standard

集电极发射器电压(VCEO)

1.2kV

最大集电极电流

70A

最大集极截止电流

250μA

电压 - 集射极击穿（最大值）

1200V

输入电容

3.45nF

接通时间

100 ns

不同 Vge、Ic 时 Vce(on)（最大值）

3.7V @ 15V, 50A

关断时间-标准值（toff)

400 ns

IGBT类型

NPT

NTC热敏电阻

有

栅极-发射极电压-最大值

20V

输入电容(Cies)@Vce

3.45nF @ 25V

高度

11.5mm

长度

73.4mm

宽度

40.8mm

RoHS状态

符合RoHS标准

无铅

无铅
