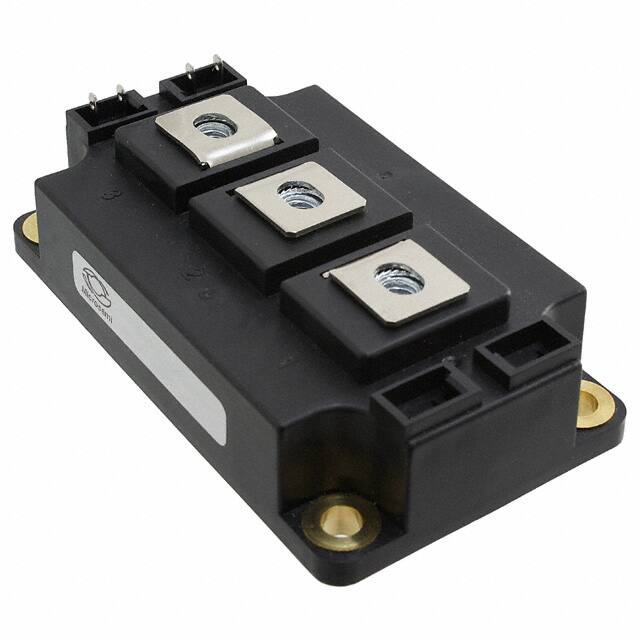

Microsemi Corporation APTGT400A60D3G

工厂交货时间

36 Weeks

底架

Chassis Mount, Screw

安装类型

底座安装

包装/外壳

D-3 Module

引脚数

11

晶体管元件材料

SILICON

Collector-Emitter Breakdown Voltage

600V

Number of Elements

2

Turn Off Delay Time

490 ns

操作温度

-40°C~175°C TJ

包装

Bulk

已出版

2011

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

7

ECCN 代码

EAR99

最大功率耗散

1.25kW

端子位置

UPPER

终端形式

UNSPECIFIED

引脚数量

11

JESD-30代码

R-XUFM-X7

配置

半桥

元素配置

Dual

箱体转运

ISOLATED

接通延迟时间

110 ns

功率 - 最大

1250W

晶体管应用

MOTOR CONTROL

极性/通道类型

N-CHANNEL

输入

Standard

集电极发射器电压(VCEO)

600V

最大集电极电流

500A

最大集极截止电流

500μA

输入电容

24nF

接通时间

190 ns

不同 Vge、Ic 时 Vce(on)（最大值）

1.9V @ 15V, 400A

关断时间-标准值（toff)

600 ns

IGBT类型

沟渠现场停车

NTC热敏电阻

无

栅极-发射极电压-最大值

20V

输入电容(Cies)@Vce

24nF @ 25V

VCEsat-最大值

1.9 V

RoHS状态

符合RoHS标准

无铅

无铅
