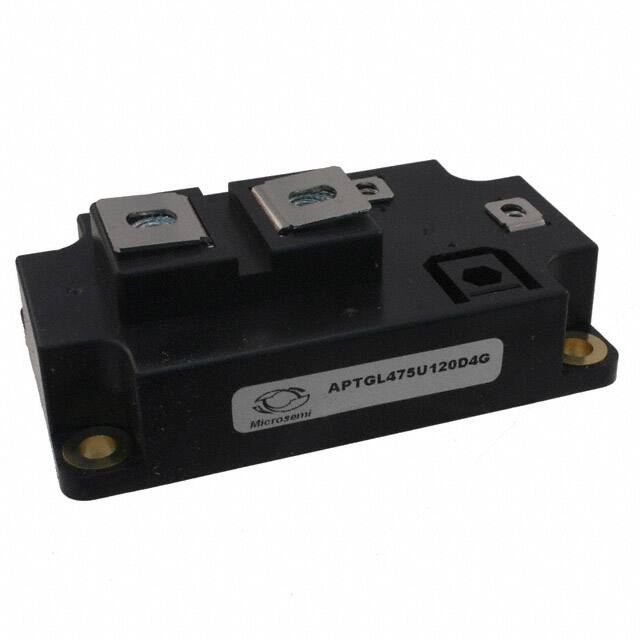

Microsemi Corporation APTGL475U120D4G

工厂交货时间

36 Weeks

底架

Chassis Mount, Screw

安装类型

底座安装

包装/外壳

D4

引脚数

4

晶体管元件材料

SILICON

Collector-Emitter Breakdown Voltage

1.2kV

Number of Elements

1

Turn Off Delay Time

340 ns

操作温度

-40°C~175°C TJ

已出版

2011

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

4

ECCN 代码

EAR99

最大功率耗散

2.082kW

端子位置

UPPER

终端形式

UNSPECIFIED

引脚数量

5

配置

Single

箱体转运

ISOLATED

接通延迟时间

160 ns

功率 - 最大

2082W

晶体管应用

电源控制

极性/通道类型

N-CHANNEL

输入

Standard

集电极发射器电压(VCEO)

1.2kV

最大集电极电流

610A

最大集极截止电流

4mA

电压 - 集射极击穿（最大值）

1200V

输入电容

24.6nF

接通时间

210 ns

不同 Vge、Ic 时 Vce(on)（最大值）

2.2V @ 15V, 400A

关断时间-标准值（toff)

620 ns

IGBT类型

沟渠现场停车

NTC热敏电阻

无

栅极-发射极电压-最大值

20V

输入电容(Cies)@Vce

24.6nF @ 25V

VCEsat-最大值

2.2 V

RoHS状态

符合RoHS标准

无铅

无铅
