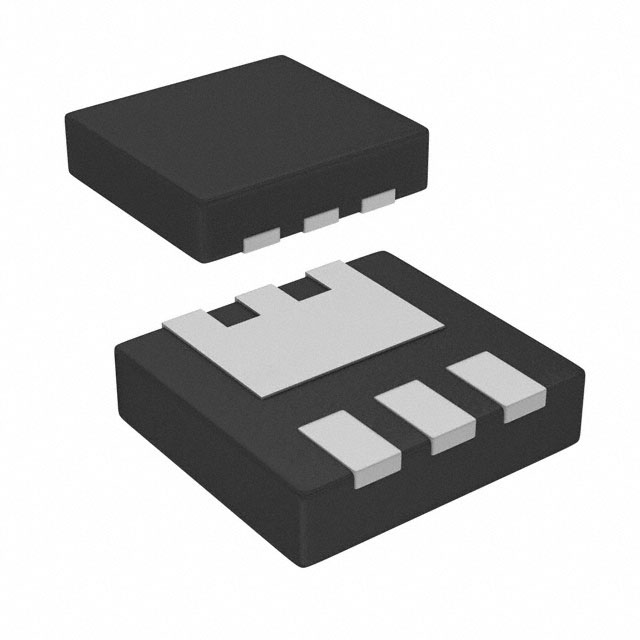

Diodes Incorporated DMP2018LFK-7

工厂交货时间

14 Weeks

底架

表面贴装

安装类型

表面贴装

包装/外壳

6-PowerUDFN

引脚数

6

晶体管元件材料

SILICON

Current - Continuous Drain (Id) @ 25℃

9.2A Ta

Drive Voltage (Max Rds On, Min Rds On)

1.5V 4.5V

Number of Elements

1

Power Dissipation (Max)

1W Ta

Turn Off Delay Time

240.8 ns

操作温度

-55°C~150°C TJ

包装

Tape & Reel (TR)

已出版

2012

JESD-609代码

e4

无铅代码

yes

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

4

ECCN 代码

EAR99

端子表面处理

Nickel/Palladium/Gold (Ni/Pd/Au)

附加功能

HIGH RELIABILITY

端子位置

DUAL

峰值回流焊温度（摄氏度）

260

时间@峰值回流温度-最大值(s)

40

引脚数量

6

JESD-30代码

R-PDSO-N4

通道数量

1

元素配置

Single

操作模式

增强型MOSFET

箱体转运

DRAIN

接通延迟时间

22.8 ns

场效应管类型

P-Channel

晶体管应用

SWITCHING

Rds On(Max)@Id,Vgs

16m Ω @ 3.6A, 4.5V

不同 Id 时 Vgs(th)（最大值）

1.2V @ 200μA

输入电容(Ciss)(Max)@Vds

4748pF @ 10V

门极电荷(Qg)(最大)@Vgs

113nC @ 10V

上升时间

29.8ns

Vgs（最大值）

±12V

下降时间（典型值）

100.6 ns

连续放电电流(ID)

9.2A

栅极至源极电压(Vgs)

12V

漏源击穿电压

20V

脉冲漏极电流-最大值(IDM)

90A

高度

580μm

长度

2.55mm

宽度

2.35mm

达到SVHC

无SVHC

辐射硬化

无

RoHS状态

ROHS3 Compliant

无铅

无铅
