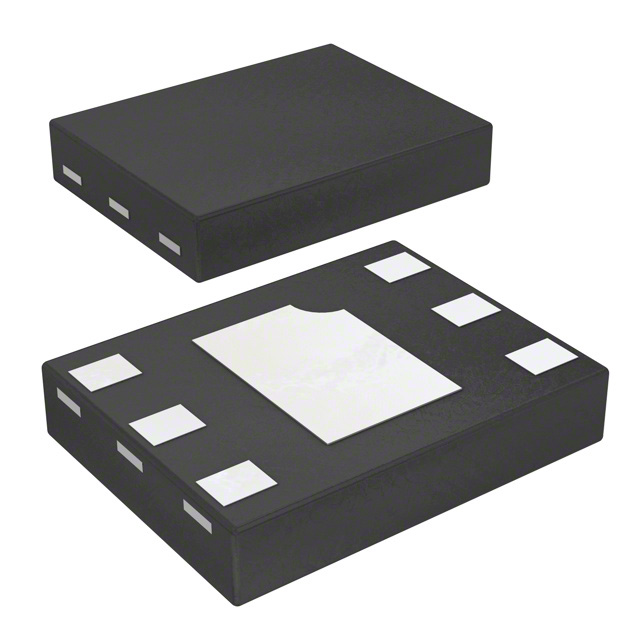

Diodes Incorporated DMN2016LHAB-7

工厂交货时间

14 Weeks

底架

表面贴装

安装类型

表面贴装

包装/外壳

6-UDFN Exposed Pad

引脚数

6

供应商器件包装

U-DFN2030-6

Current - Continuous Drain (Id) @ 25℃

7.5A

Turn Off Delay Time

40.9 ns

已出版

2013

包装

Cut Tape (CT)

操作温度

-55°C~150°C TJ

零件状态

活跃

湿度敏感性等级(MSL)

1 (Unlimited)

最高工作温度

150°C

最小工作温度

-55°C

最大功率耗散

1.2W

通道数量

2

元素配置

Dual

接通延迟时间

6.9 ns

功率 - 最大

1.2W

场效应管类型

2 N-Channel (Dual) Common Drain

Rds On(Max)@Id,Vgs

15.5mOhm @ 4A, 4.5V

不同 Id 时 Vgs(th)（最大值）

1.1V @ 250μA

输入电容(Ciss)(Max)@Vds

1550pF @ 10V

门极电荷(Qg)(最大)@Vgs

16nC @ 4.5V

上升时间

15.5ns

漏源电压 (Vdss)

20V

下降时间（典型值）

12 ns

连续放电电流(ID)

7.5A

栅极至源极电压(Vgs)

12V

漏源击穿电压

20V

输入电容

1.55nF

场效应管特性

逻辑电平门

漏源电阻

30mOhm

最大rds

15.5 mΩ

高度

600μm

长度

2.05mm

宽度

3.05mm

RoHS状态

ROHS3 Compliant

辐射硬化

无

达到SVHC

无SVHC
