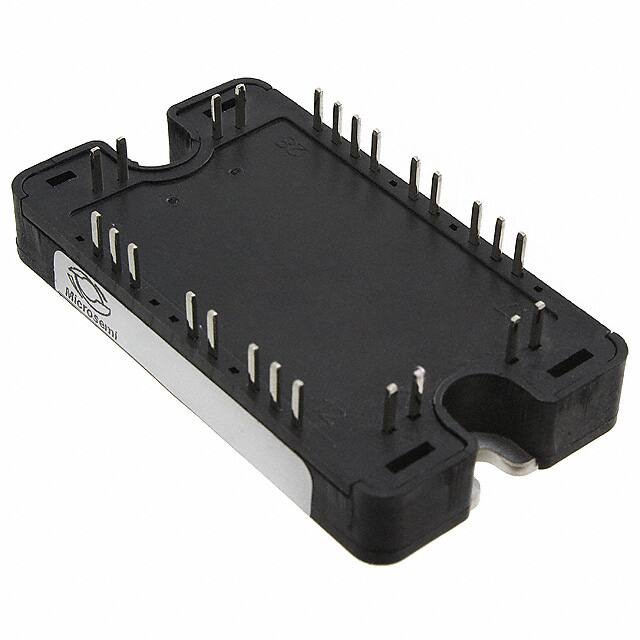

Microsemi Corporation APTGF90H60T3G

工厂交货时间

20 Weeks

底架

Chassis Mount, Screw

安装类型

底座安装

包装/外壳

SP3

引脚数

20

Collector-Emitter Breakdown Voltage

600V

Collector-Emitter Saturation Voltage

2.1V

Number of Elements

4

已出版

2012

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

15

ECCN 代码

EAR99

最高工作温度

150°C

最小工作温度

-40°C

最大功率耗散

416W

端子位置

UPPER

终端形式

UNSPECIFIED

峰值回流焊温度（摄氏度）

未说明

时间@峰值回流温度-最大值(s)

未说明

引脚数量

25

JESD-30代码

R-XUFM-X15

资历状况

不合格

配置

全桥逆变器

箱体转运

ISOLATED

晶体管应用

电源控制

极性/通道类型

N-CHANNEL

输入

Standard

集电极发射器电压(VCEO)

600V

最大集电极电流

120A

最大集极截止电流

250μA

输入电容

4.4nF

接通时间

52 ns

不同 Vge、Ic 时 Vce(on)（最大值）

2.45V @ 15V, 100A

关断时间-标准值（toff)

152 ns

IGBT类型

NPT

NTC热敏电阻

有

输入电容(Cies)@Vce

4.4nF @ 25V

VCEsat-最大值

2.45 V

高度

11.5mm

长度

73.4mm

宽度

40.8mm

RoHS状态

符合RoHS标准

无铅

无铅
