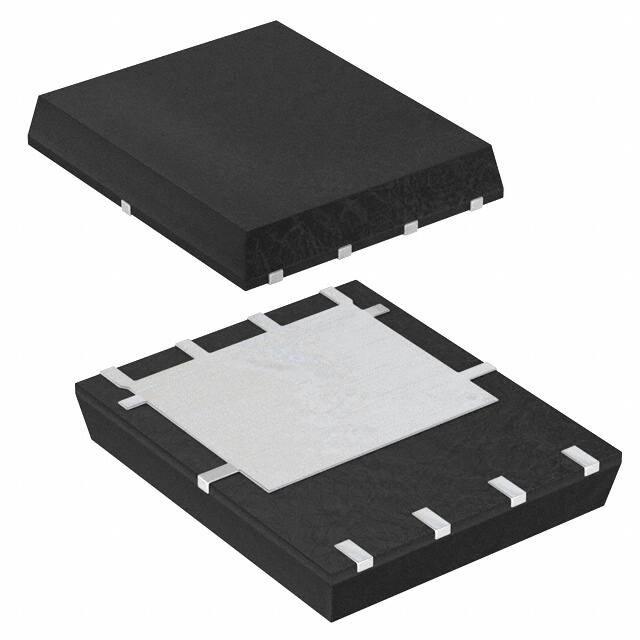

ROHM Semiconductor RS1E320GNTB

工厂交货时间

10 Weeks

底架

表面贴装

安装类型

表面贴装

包装/外壳

8-PowerTDFN

引脚数

8

质量

70.590313mg

晶体管元件材料

SILICON

Current - Continuous Drain (Id) @ 25℃

32A Ta

Drive Voltage (Max Rds On, Min Rds On)

4.5V 10V

Number of Elements

1

Power Dissipation (Max)

3W Ta 34.6W Tc

Turn Off Delay Time

74.6 ns

操作温度

150°C TJ

包装

Tape & Reel (TR)

已出版

2015

零件状态

不用于新设计

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

5

ECCN 代码

EAR99

端子位置

DUAL

终端形式

FLAT

峰值回流焊温度（摄氏度）

未说明

Reach合规守则

not_compliant

时间@峰值回流温度-最大值(s)

未说明

JESD-30代码

R-PDSO-F5

通道数量

1

元素配置

Single

操作模式

增强型MOSFET

箱体转运

DRAIN

接通延迟时间

21.8 ns

场效应管类型

N-Channel

晶体管应用

SWITCHING

Rds On(Max)@Id,Vgs

1.9m Ω @ 32A, 10V

不同 Id 时 Vgs(th)（最大值）

2.5V @ 1mA

输入电容(Ciss)(Max)@Vds

2850pF @ 15V

门极电荷(Qg)(最大)@Vgs

42.8nC @ 10V

上升时间

15.6ns

Vgs（最大值）

±20V

下降时间（典型值）

28.5 ns

连续放电电流(ID)

32A

栅极至源极电压(Vgs)

20V

漏极-源极导通最大电阻

0.0024Ohm

漏源击穿电压

30V

RoHS状态

ROHS3 Compliant
