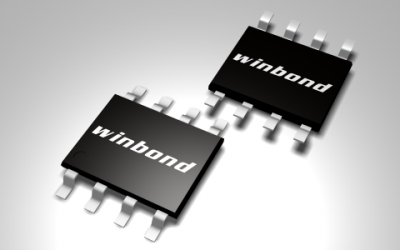

Winbond W25Q20EWSVIG

安装类型

表面贴装

包装/外壳

VSOP-8

表面安装

YES

供应商器件包装

8-VSOP

终端数量

8

Package

Bulk

厂商

PEI-Genesis

Product Status

活跃

Memory Types

Non-Volatile

Base Product Number

W25Q20

RoHS

Details

Tradename

SpiFlash

Brand

Winbond

Manufacturer

Winbond

Interface Type

SPI

Mounting Styles

SMD/SMT

Supply Voltage-Min

1.65 V

Active Read Current - Max

20 mA

Factory Pack QuantityFactory Pack Quantity

1600

Minimum Operating Temperature

- 40 C

Supply Voltage-Max

1.95 V

Maximum Operating Temperature

+ 85 C

Maximum Clock Frequency

104 MHz

Timing Type

Synchronous

Moisture Sensitive

有

Package Description

VSOP-8

Package Style

SMALL OUTLINE, VERY THIN PROFILE

Number of Words Code

2000000

Package Body Material

PLASTIC/EPOXY

Package Equivalence Code

TSOP8,.25

Operating Temperature-Min

-40 °C

Reflow Temperature-Max (s)

未说明

Operating Temperature-Max

85 °C

Rohs Code

有

Manufacturer Part Number

W25Q20EWSVIG

Clock Frequency-Max (fCLK)

104 MHz

Number of Words

2097152 words

Supply Voltage-Nom (Vsup)

1.8 V

Package Code

VSOP

Package Shape

RECTANGULAR

Part Life Cycle Code

活跃

Ihs Manufacturer

WINBOND ELECTRONICS CORP

Risk Rank

5.71

Dimensions

150mil

I/O

x1/x2/x4

Concurrent Operation

无

Default Read Mode

Buffer

DTR

无

系列

*

操作温度

-40°C ~ 85°C (TA)

类型

NOR型号

子类别

Memory & Data Storage

技术

FLASH - NOR

电压 - 供电

1.65V ~ 1.95V

端子位置

DUAL

终端形式

鸥翼

峰值回流焊温度（摄氏度）

未说明

功能数量

1

端子间距

1.27 mm

Reach合规守则

compliant

频率

104MHz

JESD-30代码

R-PDSO-G8

资历状况

不合格

电源

1.8 V

温度等级

INDUSTRIAL

电压

1.65 ~ 1.95V

内存大小

2 Mbit

操作模式

SYNCHRONOUS

时钟频率

104 MHz

电源电流-最大值

0.02 mA

访问时间

6 ns

内存格式

FLASH

内存接口

SPI - Quad I/O

数据总线宽度

8 bit

组织结构

256 k x 8

座位高度-最大

0.9 mm

内存宽度

1

写入周期时间 - 字符、页面

30µs, 800µs

产品类别

NOR 闪存

密度

2Mb

待机电流-最大值

0.0000075 A

记忆密度

2097152 bit

并行/串行

SERIAL

内存IC类型

FLASH

编程电压

1.8 V

串行总线类型

SPI

耐力

100000 Write/Erase Cycles

数据保持时间

20

写入保护

HARDWARE/SOFTWARE

电压 - 供电 （最大值）

1.95 V

电压 - 供电 （最小值）

1.65 V

产品类别

NOR 闪存

温度

-40~+85˚C

组织的记忆

256K x 8

宽度

3.9 mm

长度

4.9 mm
